Hier möchte ich die Restauration und den Anbau eines Vetter Terraplane Beiwagens an meine

GS1100GK dokumentieren.



Die Geschichte:

Während der Restauration meiner GK im Winter 2007-Sommer 2008 kam ich auf die Idee einen

Beiwagen zu installieren. Bei der Suche nach einem "geeignetem" Beiwagen viel meine Wahl auf

einen Vetter Terraplane. Da diese Beiwagen in Deutschland nicht sehr verbreitet sind musste ich

mich in USA auf die Suche begeben. Schließlich fand ich einen Beiwagen in Broken Arrow Oklahoma,

und was noch viel wichtiger war mit dem Besitzer Bruce einen Mann der auch bereit war eine Transportkiste

anzufertigen, den ganzen Papierkram für den Versand und letztlich auch den Transport zur Verladestelle

zu übernehmen.

Diese Seite wird kontinuierlich zur Restauration upgedatet.



here i want to document the restauration and installation of a Vetter Terraplane sidecar to

my GS1100GK.



the story

during restauration of my GK during winter 2007-summer 2008 the idea was born to install a sidecar.

while searching for a "adequate" sidecar my choice went to a Vetter Terraplane. because this sidecar

is not very popular in Germany i had to serach in the USA.

finally i found one in Broken Arrow Oklahoma, and  the most important thing with his owner Bruce i found a

man who was willing to make a box for transport, go with me through all the paperwork for shipment and at the

end to bring the box to the warehouse.

this side will be updated while restauration

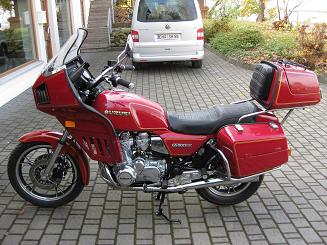

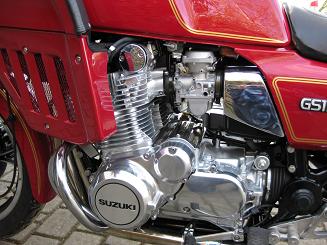

Meine Suzuki GS1100GK nach der Restauration

my Suzuki GS1100GK after restauration

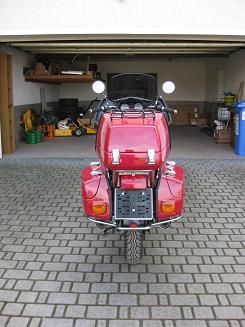

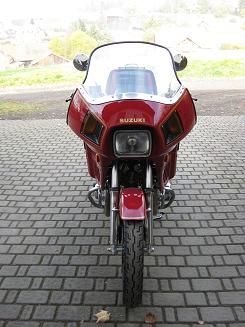

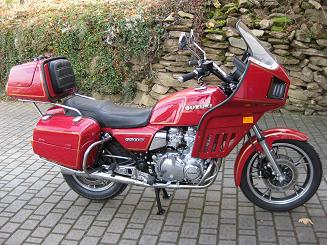

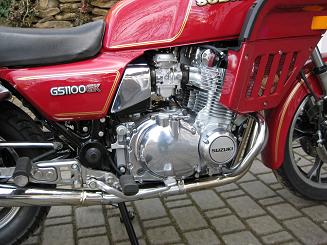

GK_von_vorne.JPG (29160 Byte) GK_von_hinten.JPG (29169 Byte) GK_von_links.JPG (36261 Byte) GK_von_rechts.jpg (39965 Byte) GK_Motor_von_links.JPG (33804 Byte) GK_Motor_von_rechts.JPG (34247 Byte)

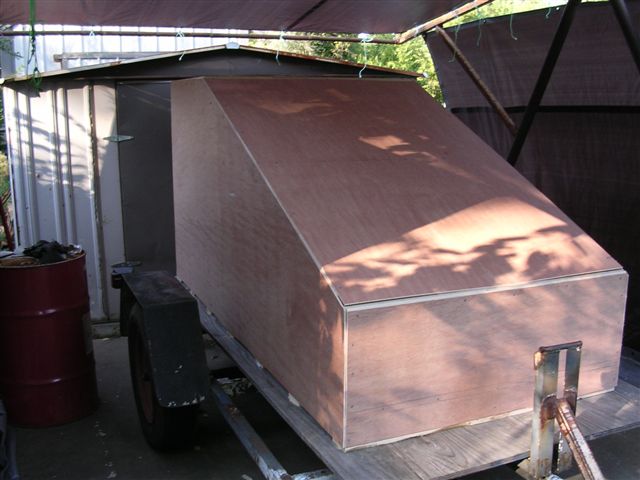

der Seitenwagen bei seiner Verpackung in USA

the sidecar during packing in USA

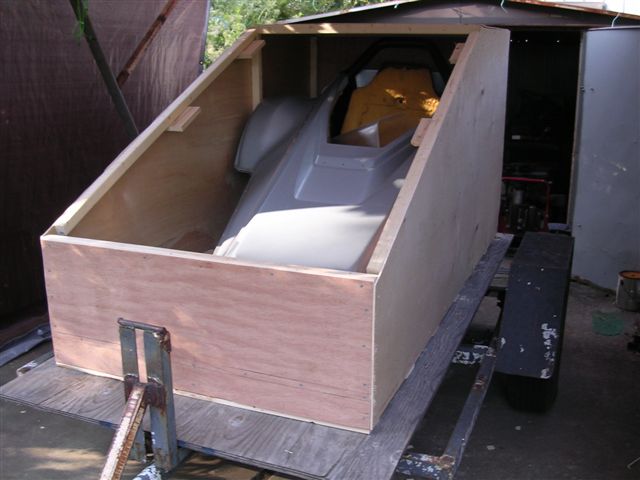

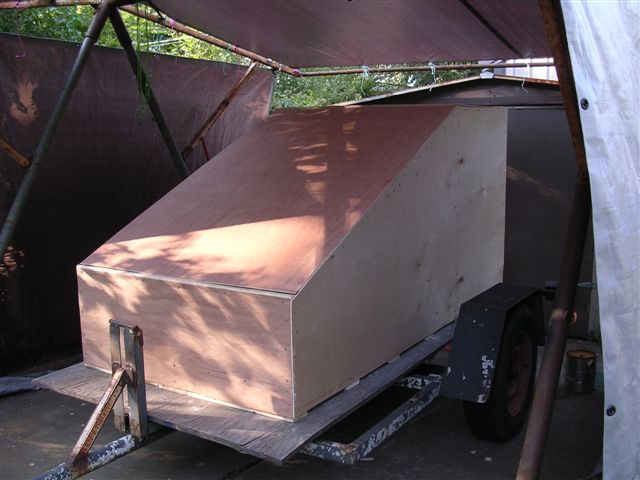

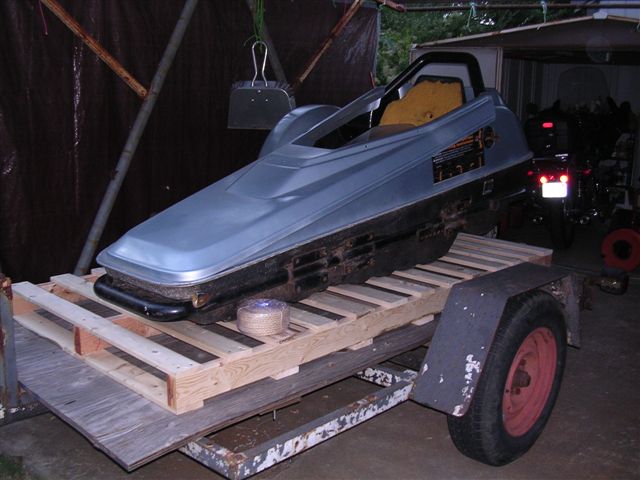

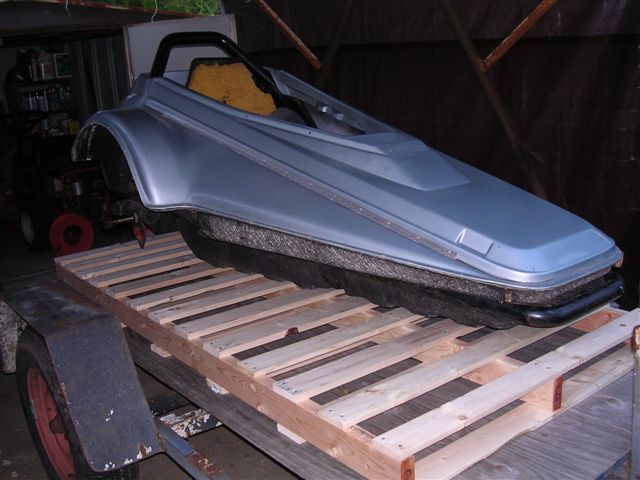

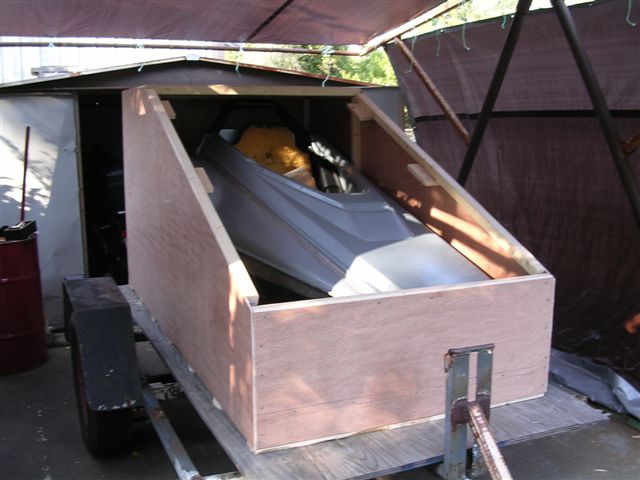

Picture 155.jpg (52249 Byte) Picture 156.jpg (51082 Byte) Picture 157.jpg (46737 Byte) Picture 158.jpg (42751 Byte) Picture 159.jpg (47397 Byte) Picture 160.jpg (46788 Byte)

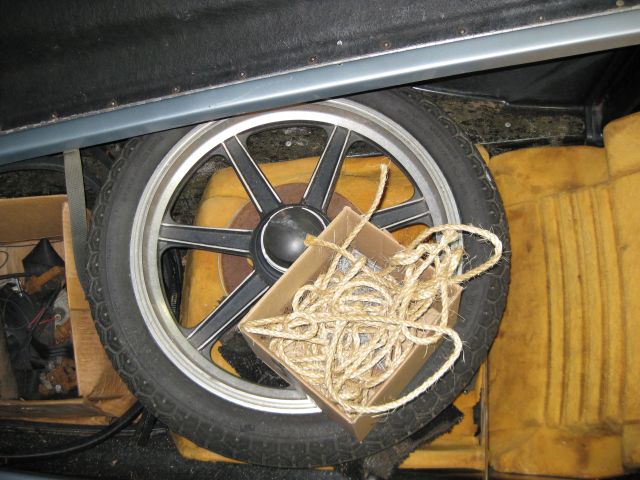

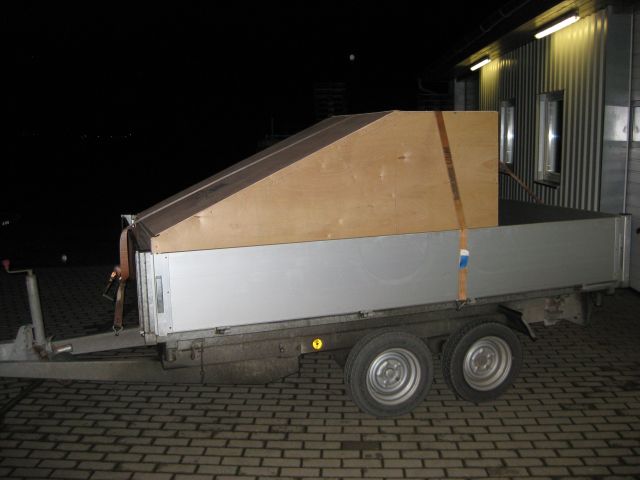

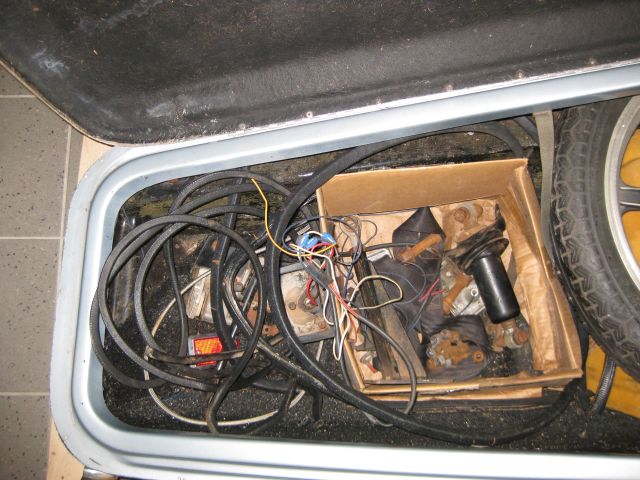

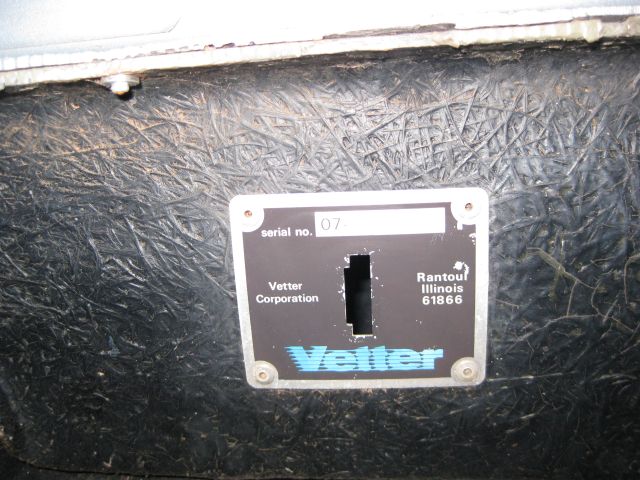

Ankunft des Seitenwagens

the sidecar arrived

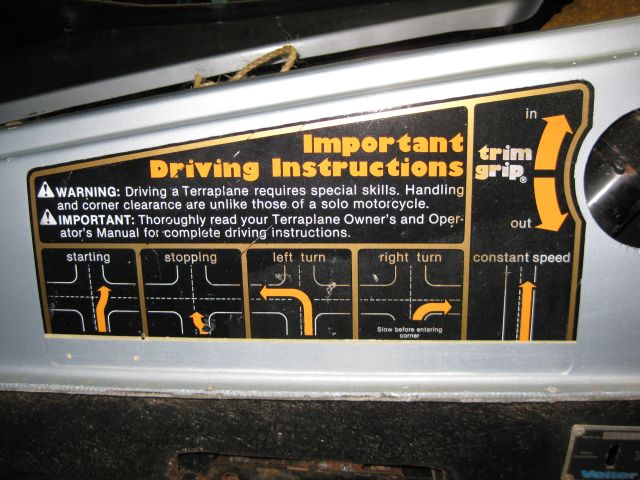

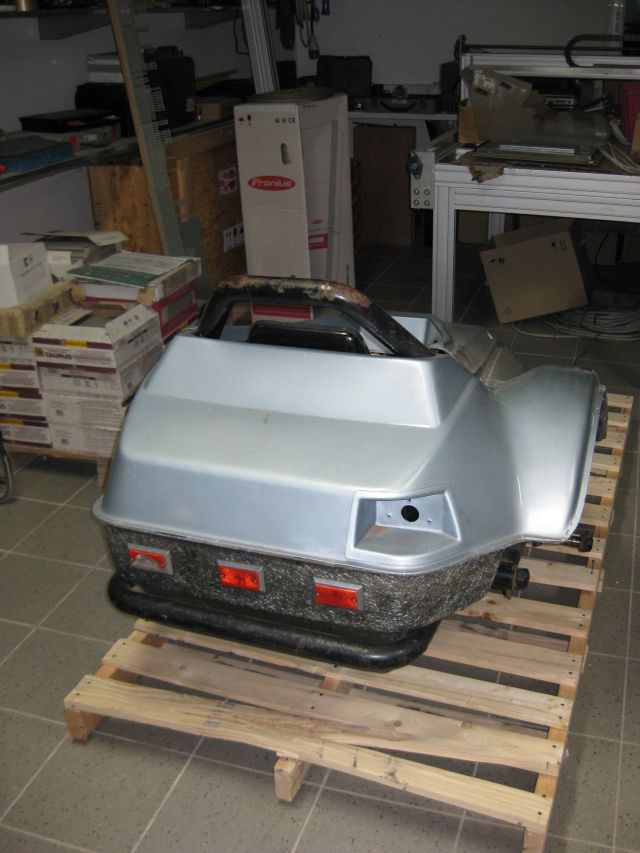

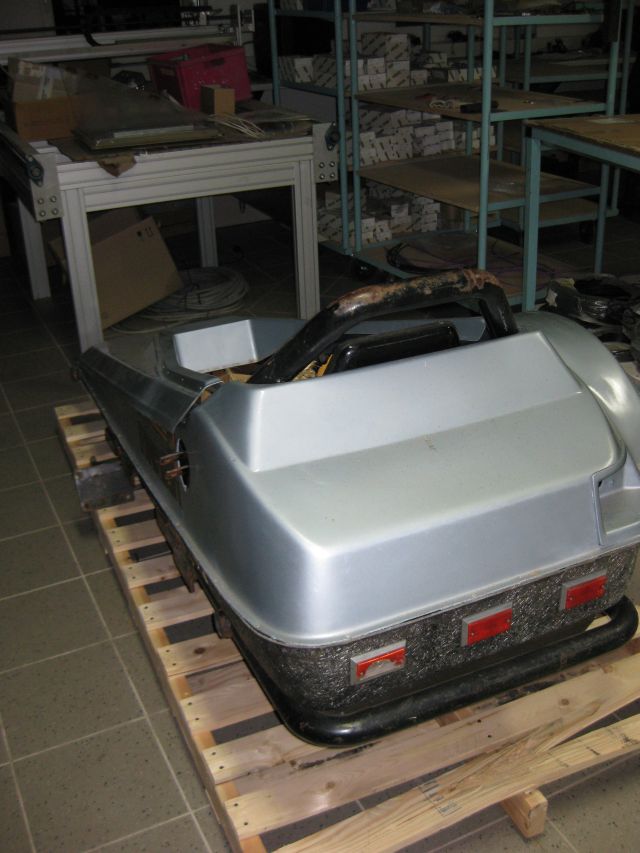

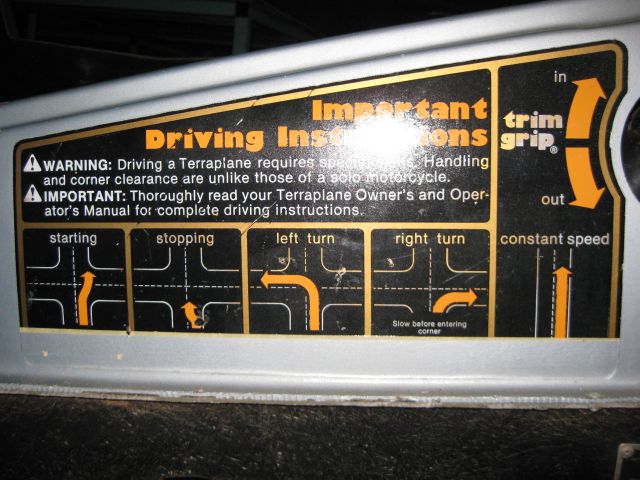

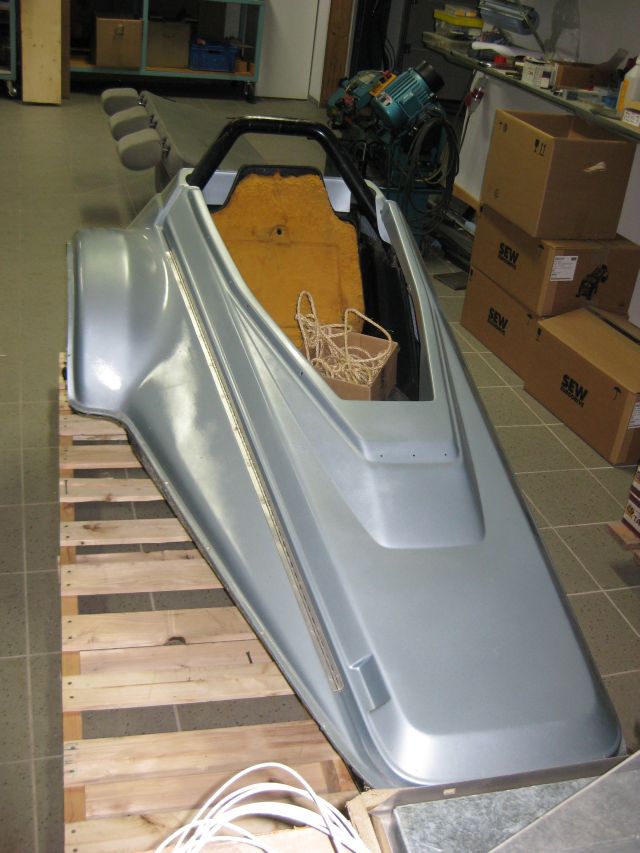

Auf_anhaenger.jpg (44774 Byte) Auf_Palette.jpg (87270 Byte) Auf_Palette_hinten.jpg (82647 Byte) Auf_Palette_hinten_links.jpg (81956 Byte) Aufkleber1.jpg (79259 Byte) Aufkleber2.jpg (78604 Byte)

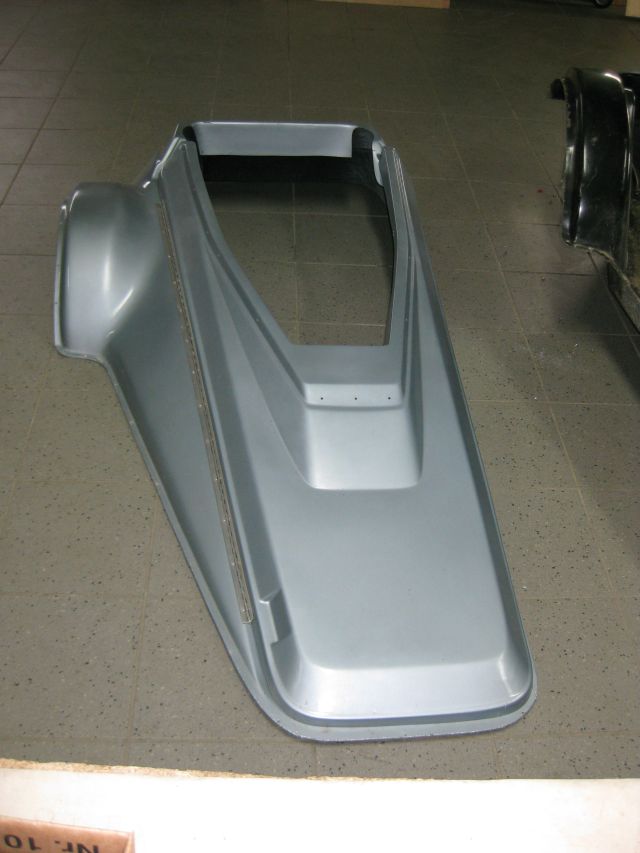

das Zerlegen hat begonnen

disassembling started

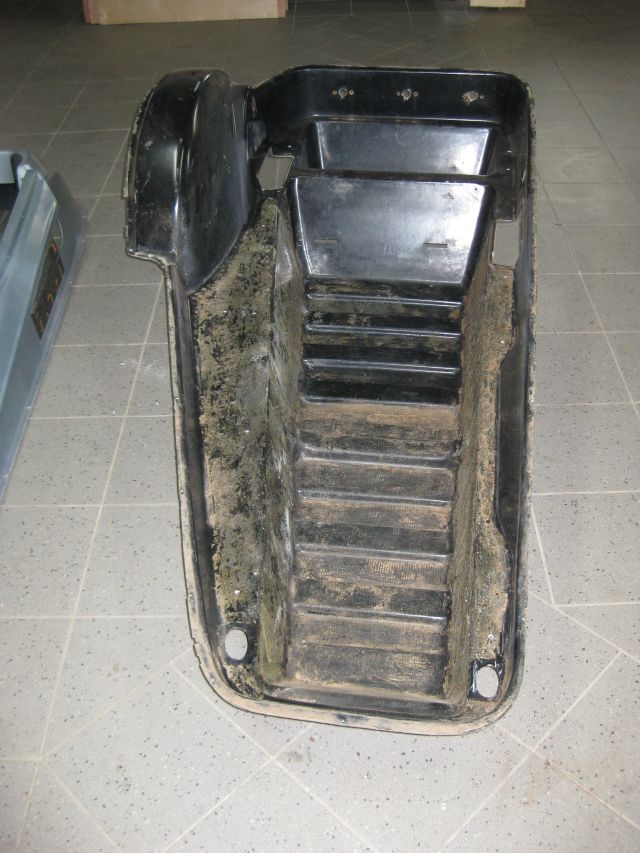

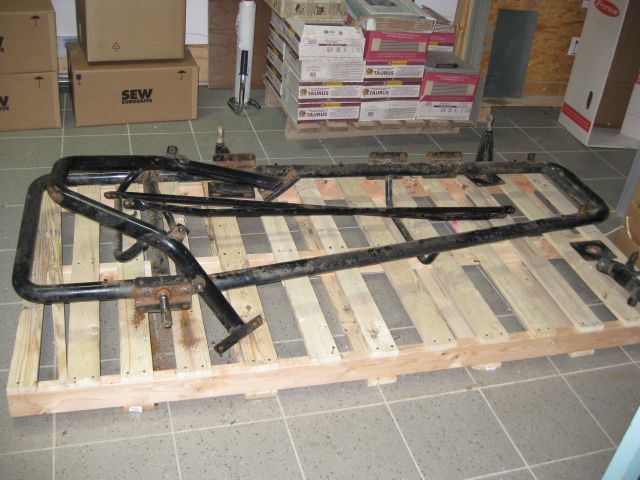

Abdeckung_oben_zerlegt.jpg (60568 Byte) Unterteil_zerlegt.jpg (101341 Byte) Rahmenteile_vor_Sandstrahlen.jpg (68987 Byte)

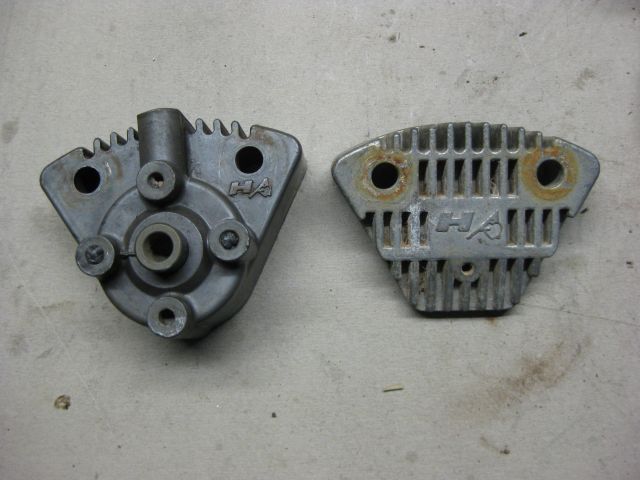

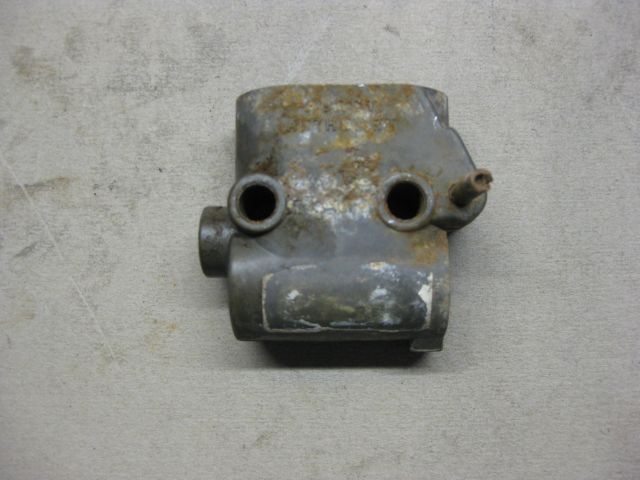

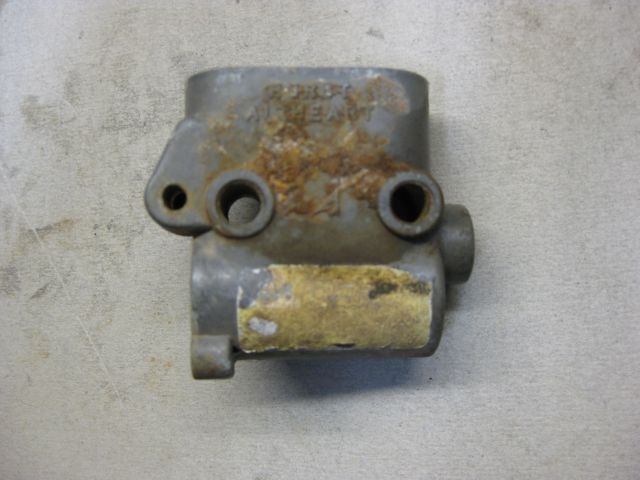

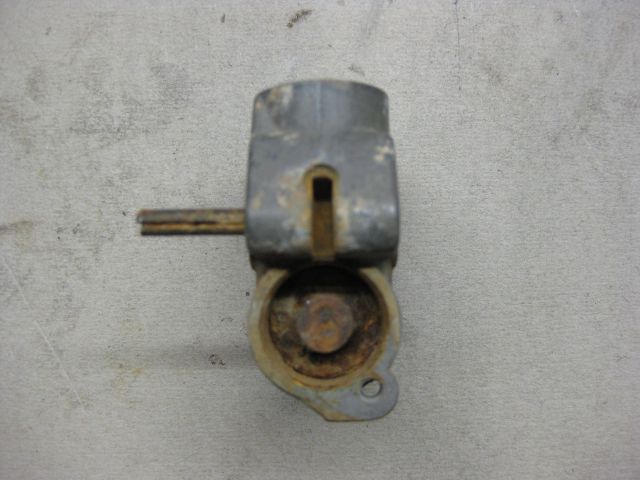

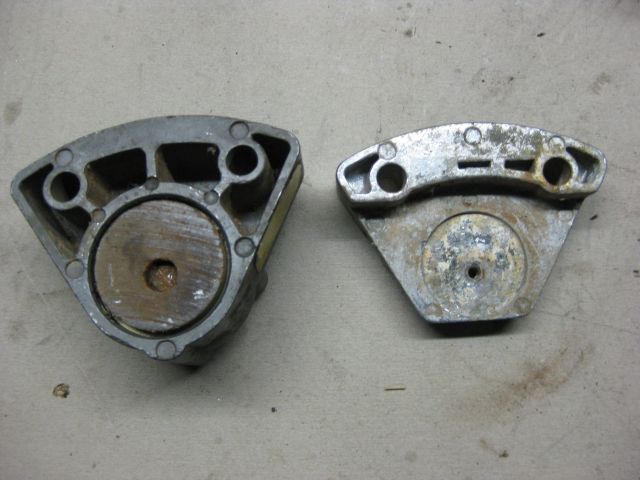

Geberzylinder_vor1.jpg (48871 Byte) Geberzylinder_vor2.jpg (48173 Byte) Geberzylinder_vor3.jpg (48807 Byte) Bremszylinder_hinten1.jpg (51305 Byte) Bremszylinder_hinten2.jpg (52772 Byte)

die ersten Teile sind fertig

first parts are finished

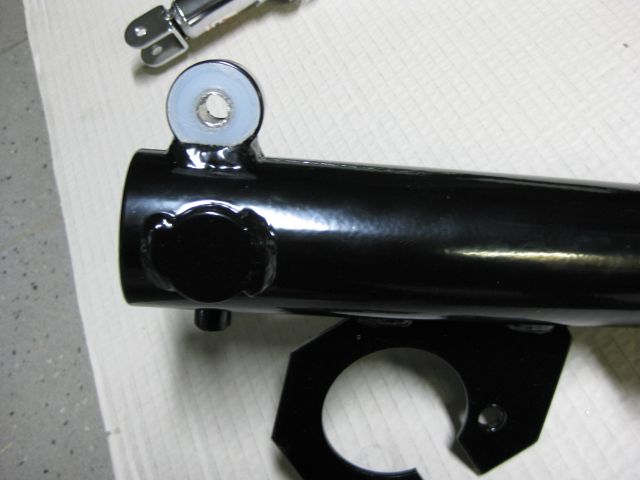

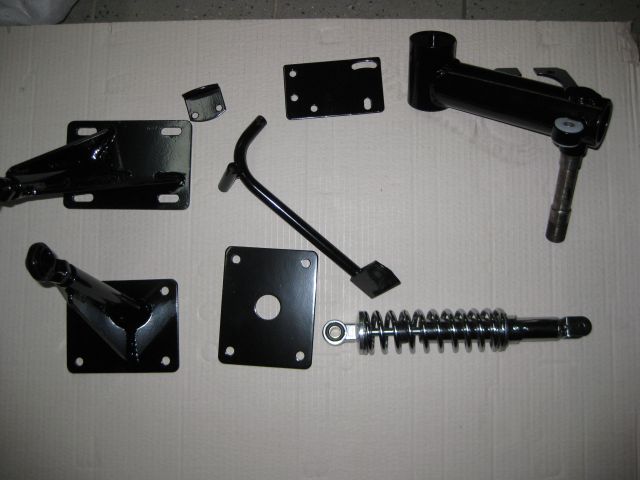

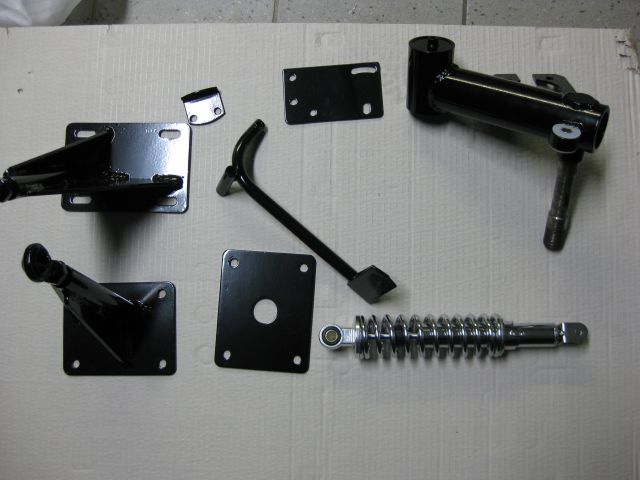

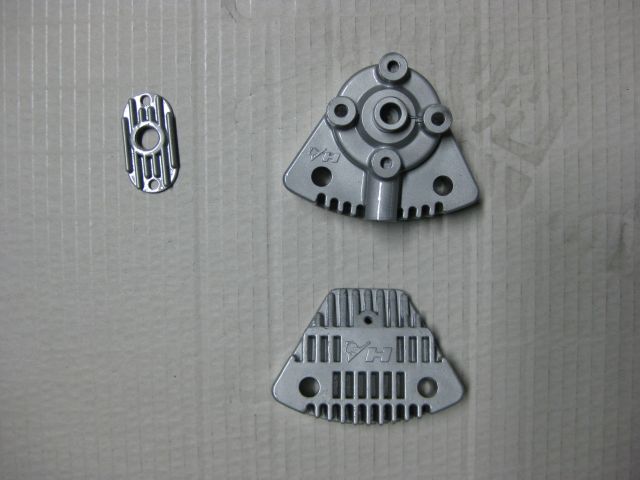

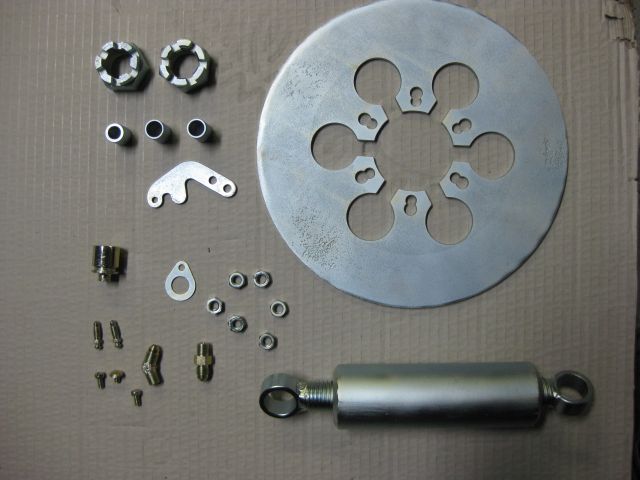

Bremsenteile_fertig.jpg (44505 Byte) Teile_fertig1.jpg (44666 Byte) Teile_fertig2.jpg (48330 Byte) Auge_Schwinggabel.jpg (41263 Byte) Teile_verzinkt.jpg (49096 Byte)

der Rahmen nach Sandstrahlen und Pulverbeschichten

frame after sandblasting and pulver coating

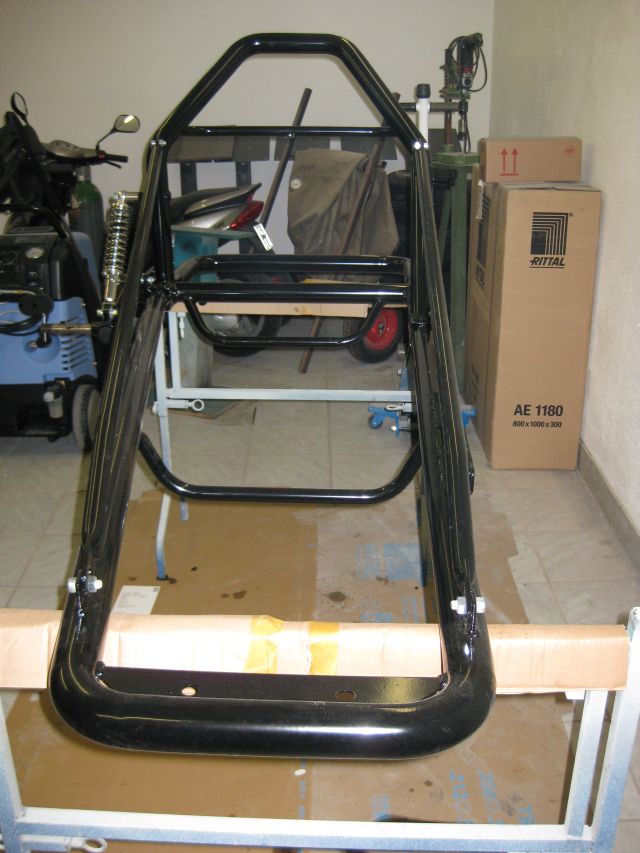

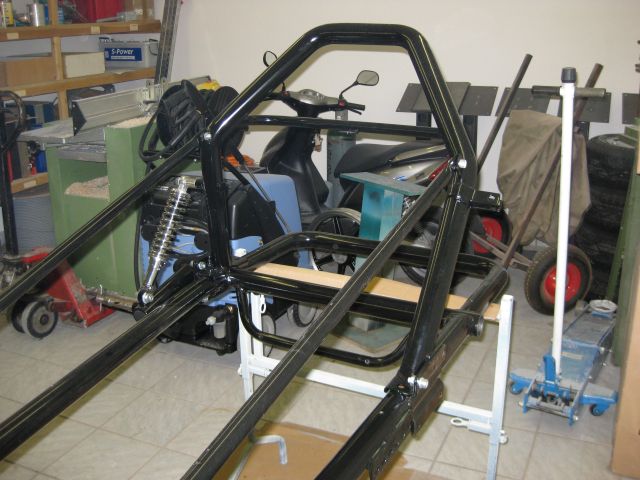

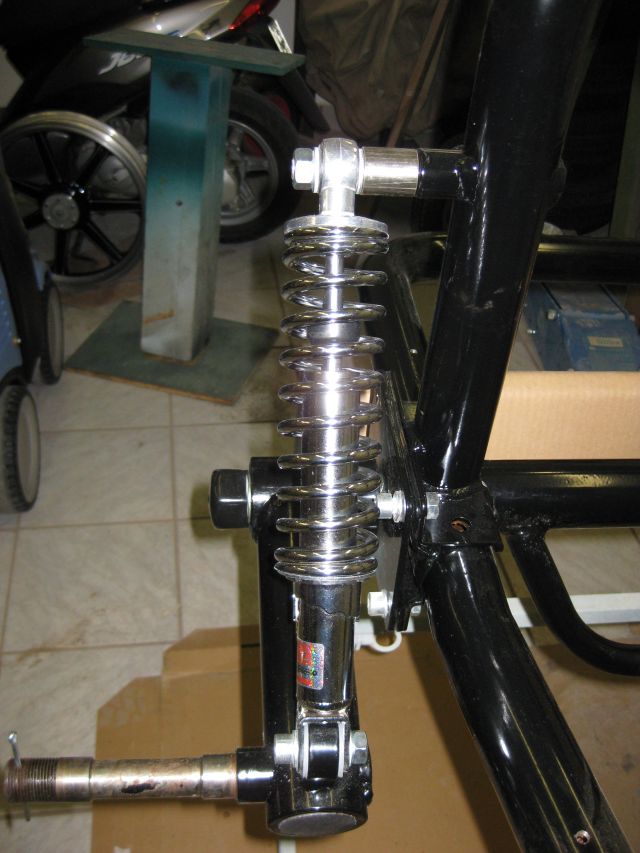

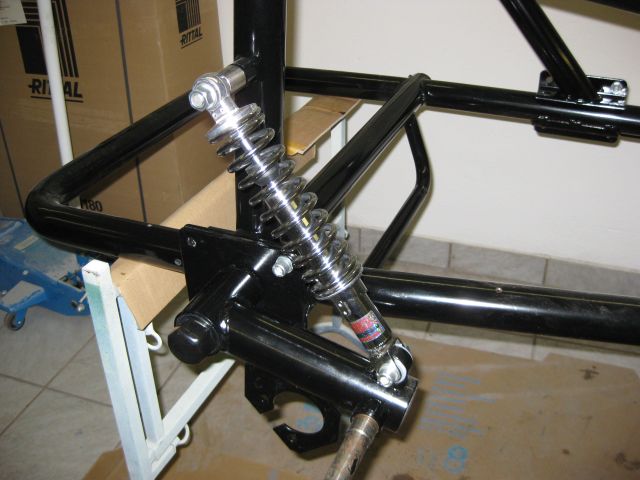

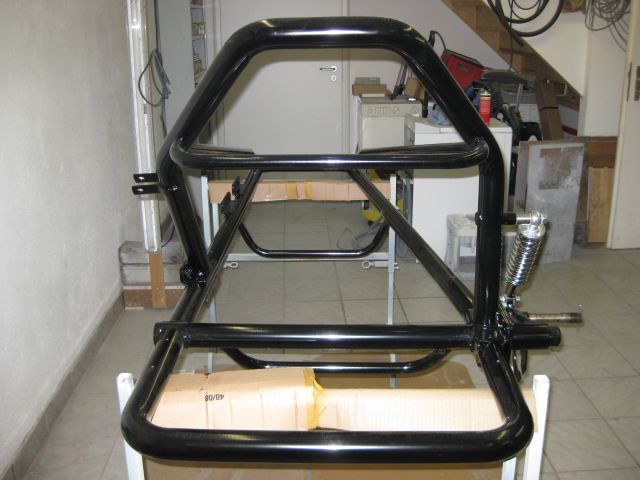

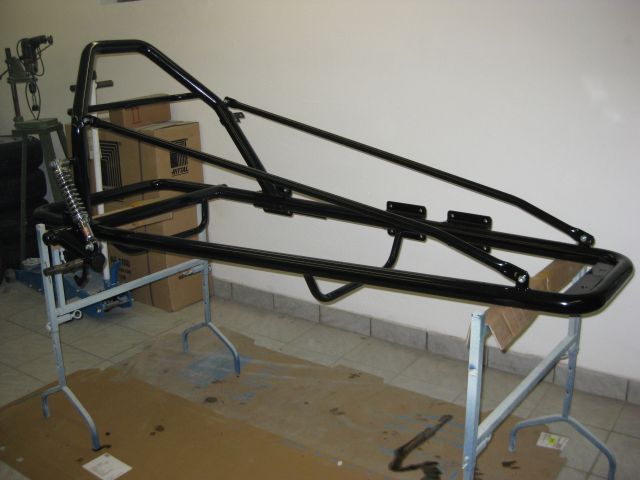

Rahmen_von_vorne.jpg (86934 Byte) Rahmen_rechts_hinten.jpg (71522 Byte) Rahmen_von_hinten.jpg (57486 Byte) Rahmen_vorne_rechts.jpg (47145 Byte) Rahmen_Federbein.jpg (58020 Byte) Rahmen_Federbein_von_vorne.jpg (85754 Byte)

Bremse nach dem Überholen

brake after overhauling

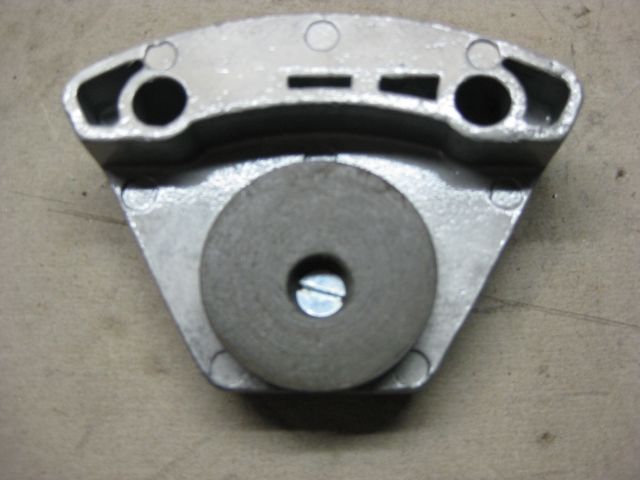

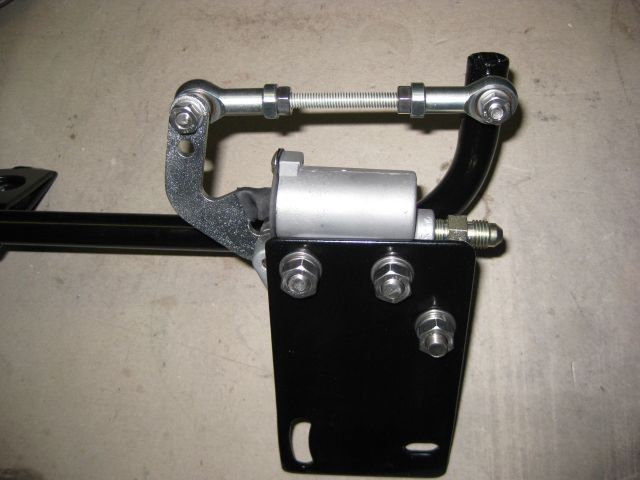

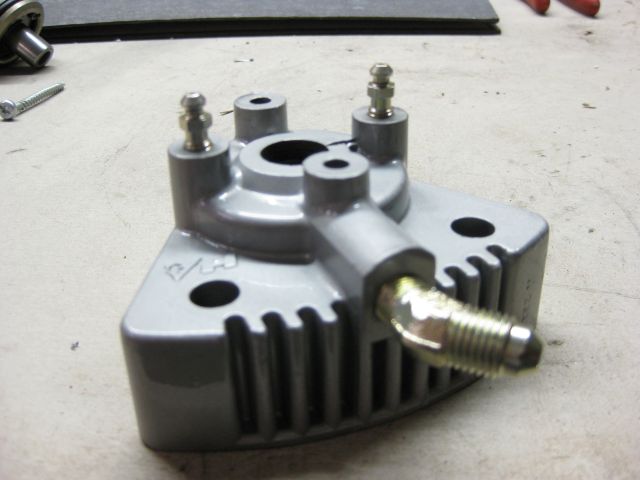

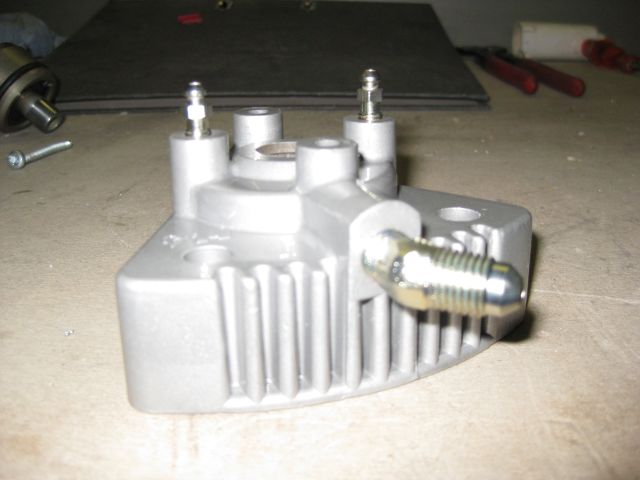

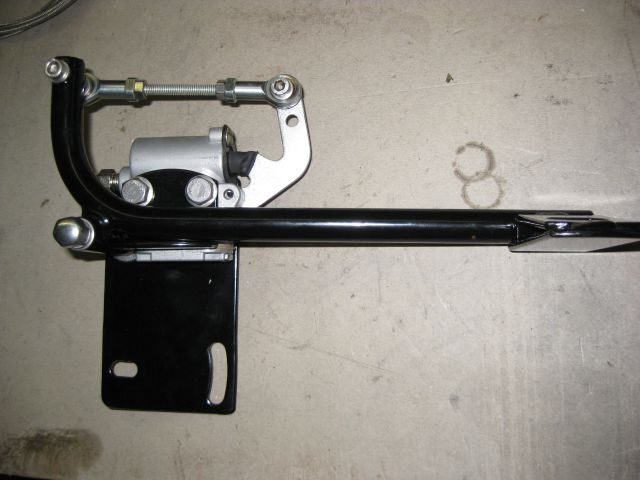

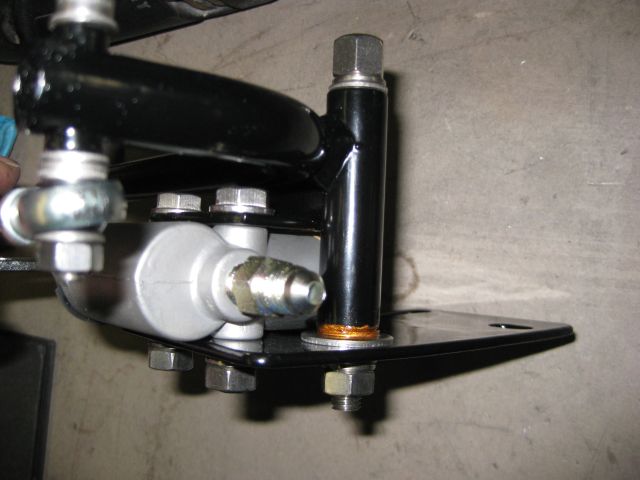

Bremsylinder_Unterteil_fertig_innen.jpg (43248 Byte) Bremszylinder_fertig1.jpg (44802 Byte) Bremszylinder_Oberteil_fertig.jpg (41708 Byte) Bremse_Geberzylinder_fertig1.jpg (47346 Byte) Bremse_Geberzylinder_fertig2.jpg (46616 Byte) Bremse_Geberzylinder_fertig3.jpg (47389 Byte)

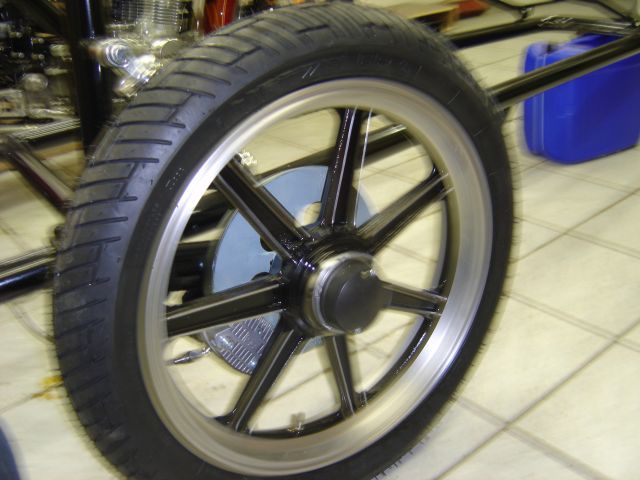

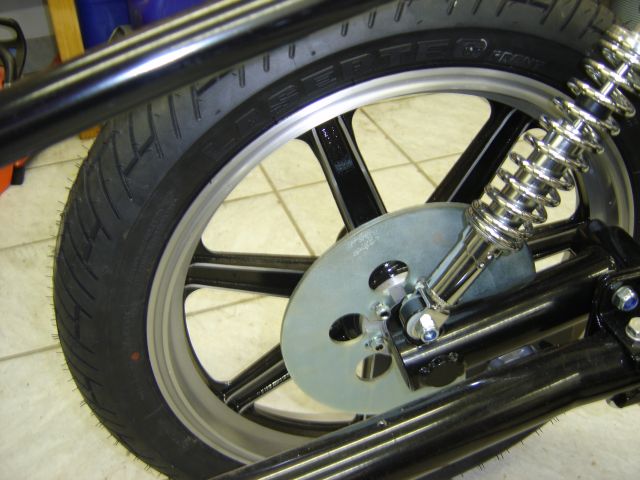

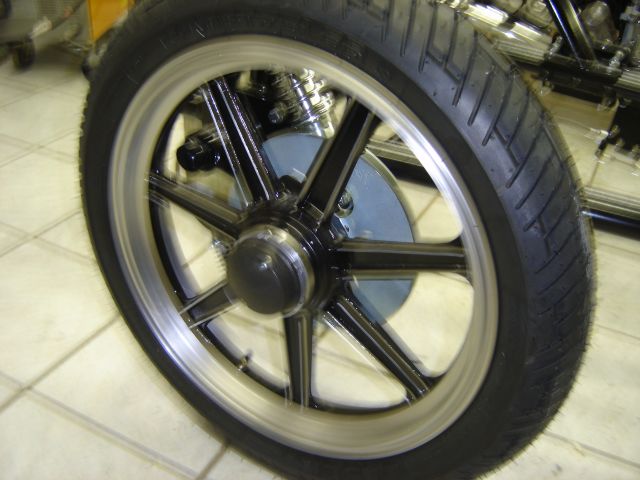

Rad nach dem Überholen

wheel after overhauling

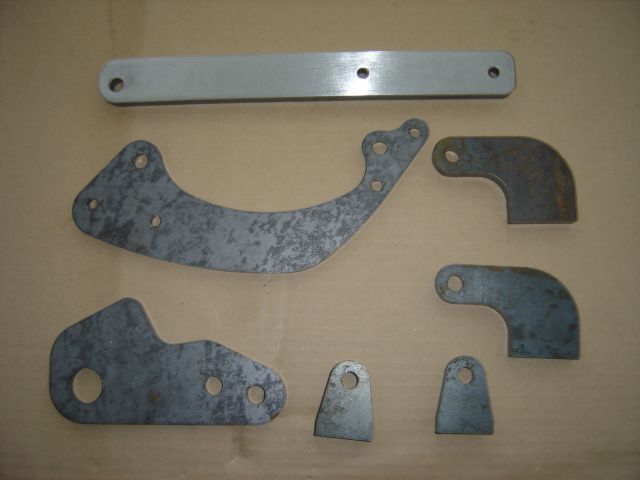

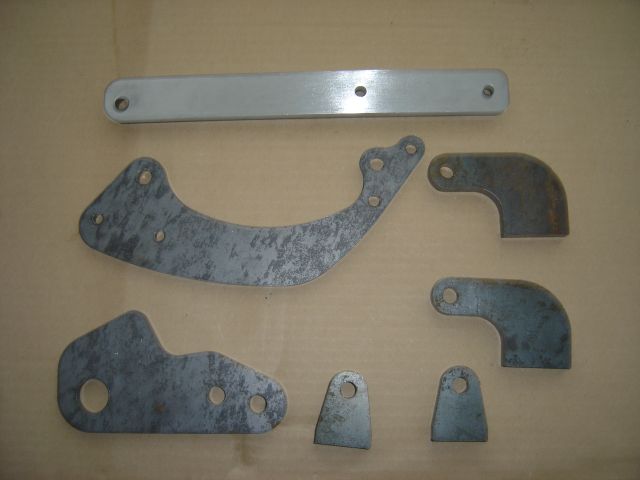

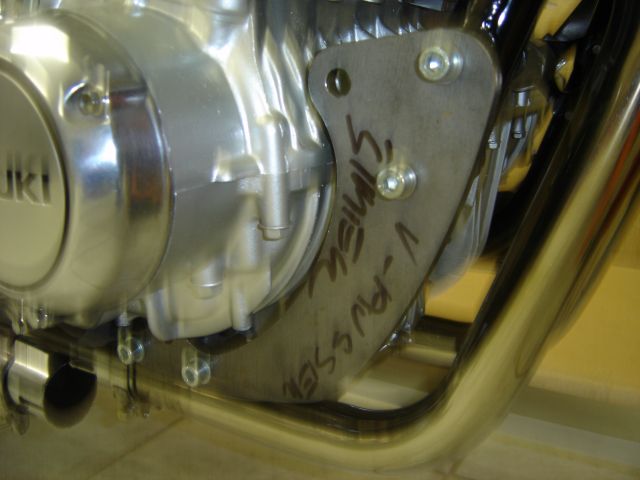

Anbauteile wurden nach meinen Zeichnungen lasergeschnitten

brakets have been lasercut based on my drawings

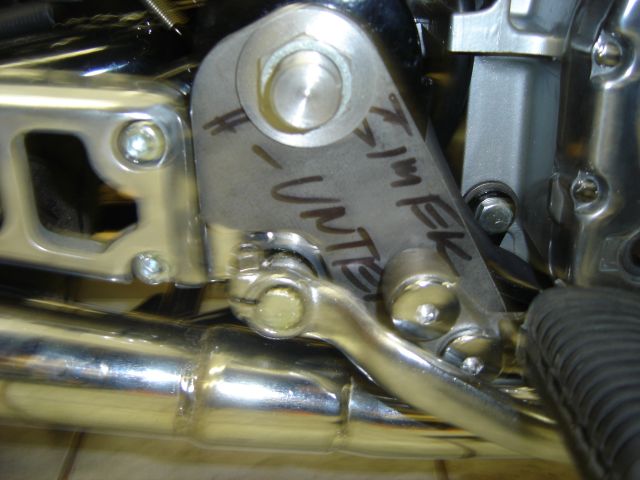

Laserteile1.jpg (37547 Byte) Laseteile2.jpg (39213 Byte) VorneUntenAngebaut.jpg (53164 Byte) HintenUntenAngebaut.jpg (63128 Byte)

Vorbereitungen für den Anbau

getting prepared for the mounting

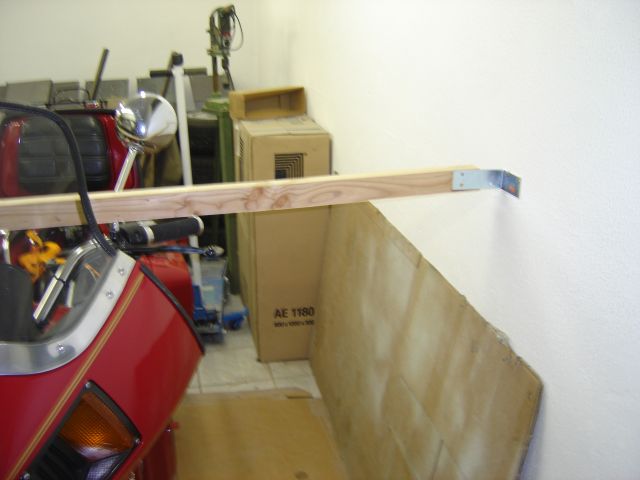

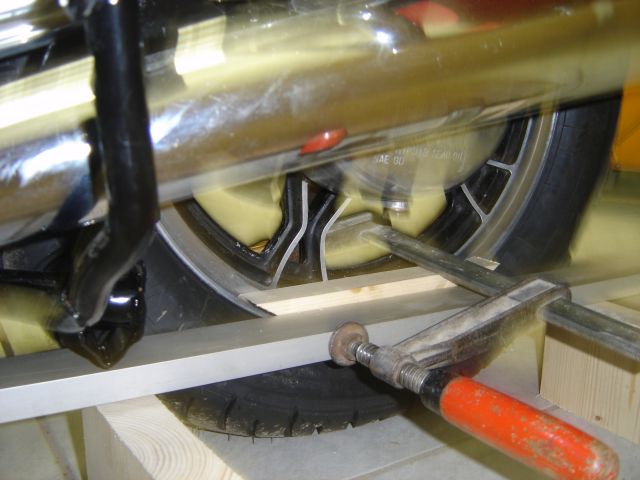

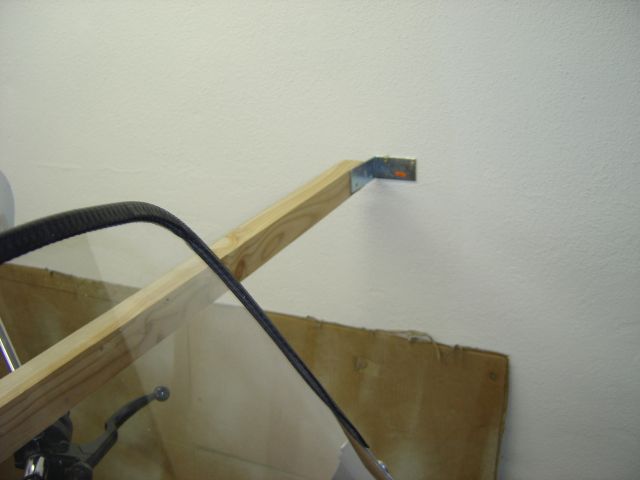

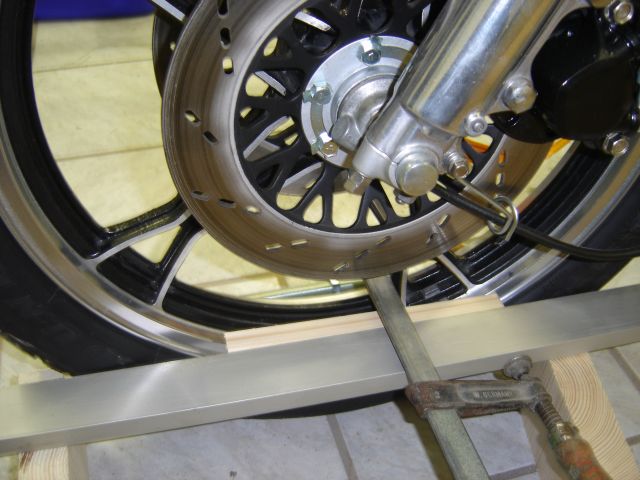

Halterung1.jpg (45424 Byte) Halterung2.jpg (34276 Byte) AnschlagVorne.jpg (70988 Byte) AnschlagHinten.jpg (60132 Byte)

die Befestigungsteile sind fertig

mounting brakets are finished

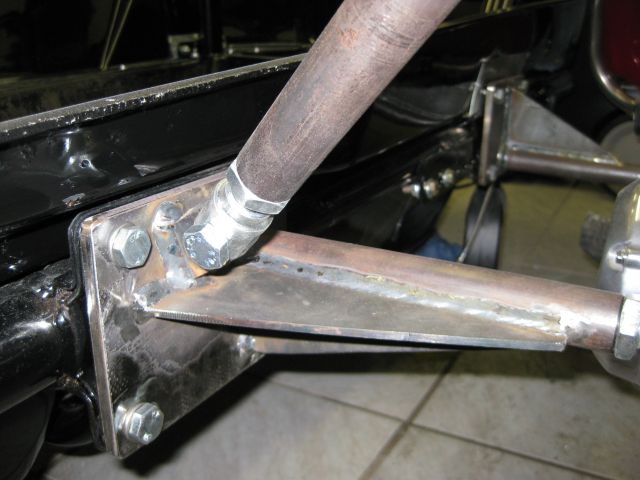

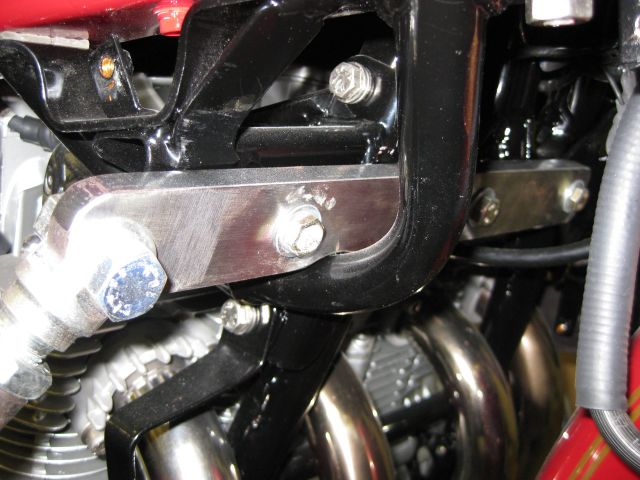

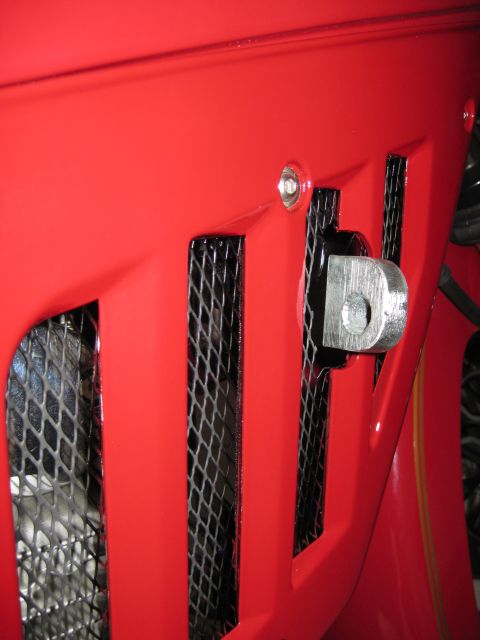

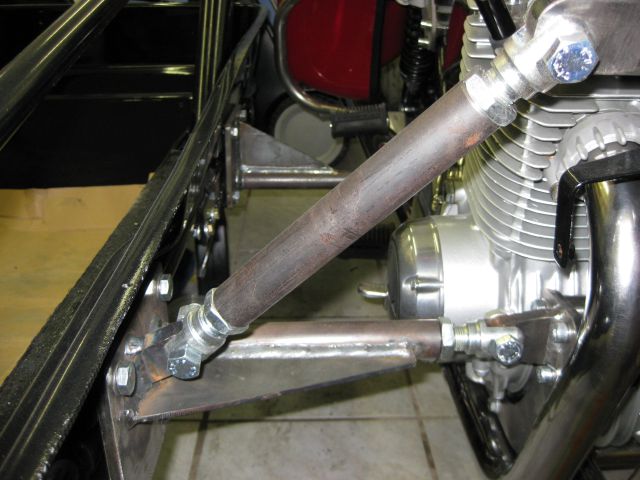

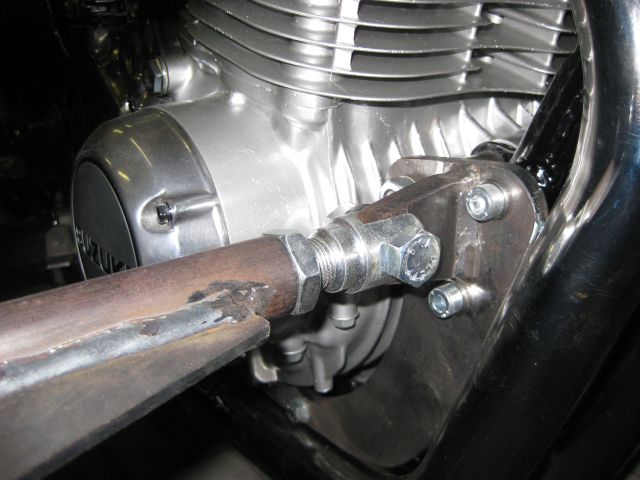

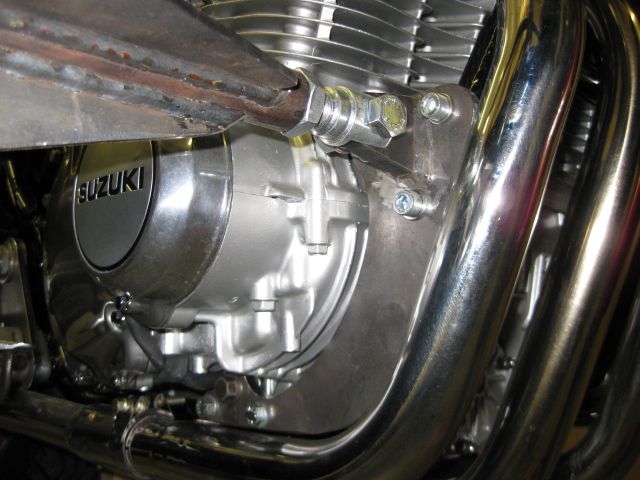

Halterung_vorne_oben.jpg (68335 Byte) Halterung_vorne.jpg (63338 Byte) Halterung_vorne_unten_Platte.jpg (65480 Byte) Halterung_vorne_unten_Platte1.jpg (57825 Byte) Halterung_vorne_unten_Beiwagen.jpg (56032 Byte)

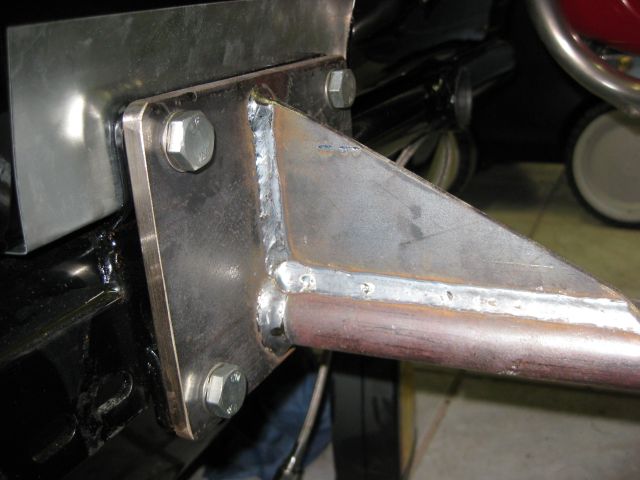

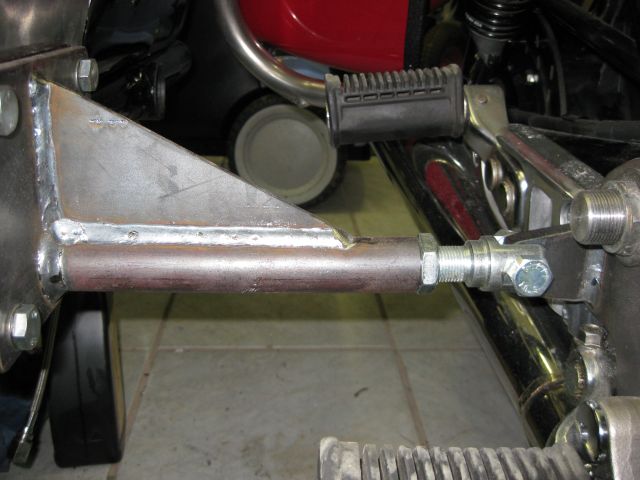

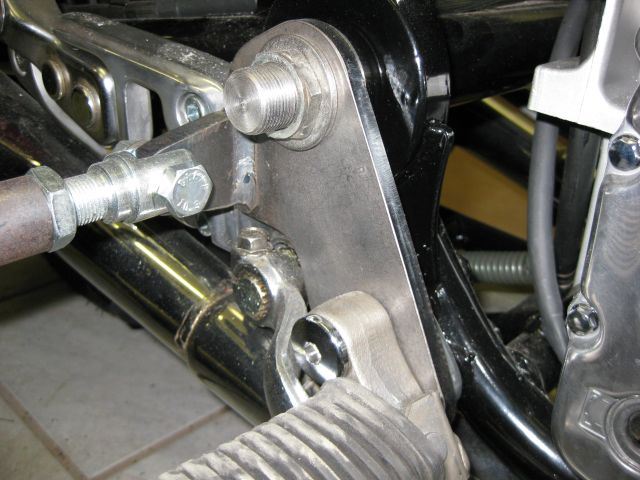

Halterung_hinten_unten.jpg (55891 Byte) Halterung_hinten_unten_Platte.jpg (68606 Byte) Halterung_hinten_unten_Beiwagen.jpg (50910 Byte)

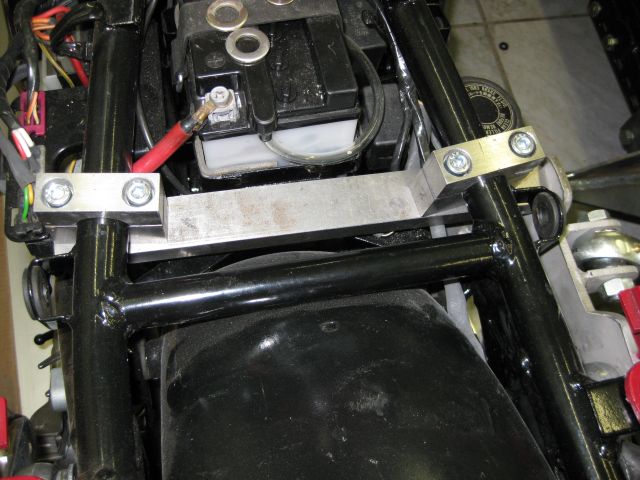

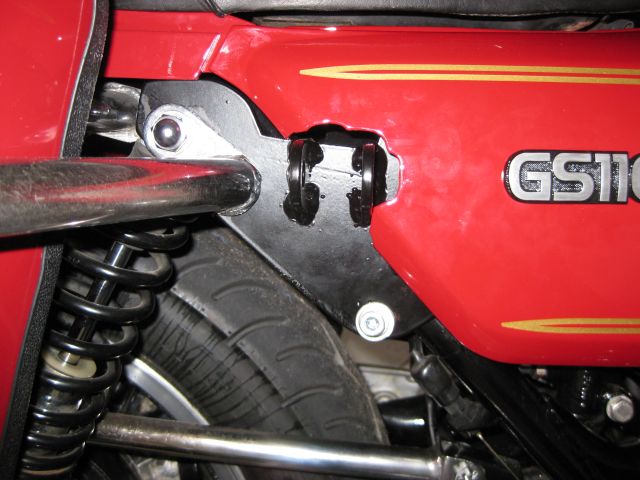

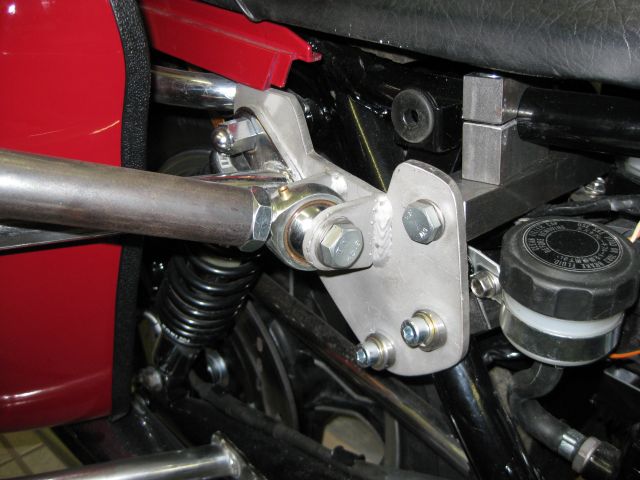

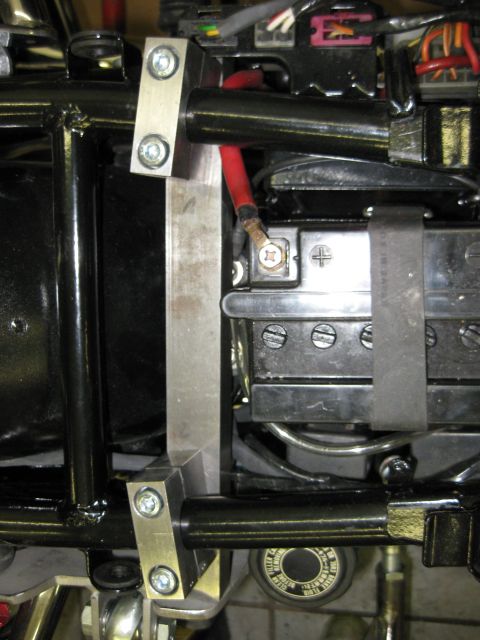

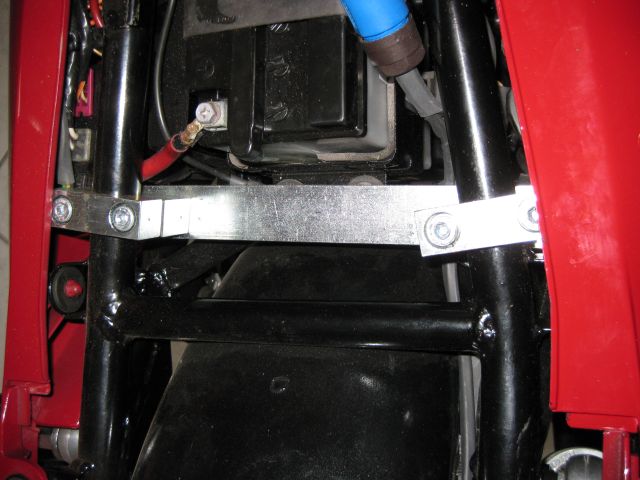

Halterung_hinten_oben.jpg (66120 Byte) Halterung_hinten_oben1.jpg (69997 Byte) Halterung_hinten_oben_Platte.jpg (61569 Byte) Halterung_hinten_oben_Strebe.jpg (65309 Byte)

Unterteil des Beiwagens montiert

bottom part from sidecar mounted

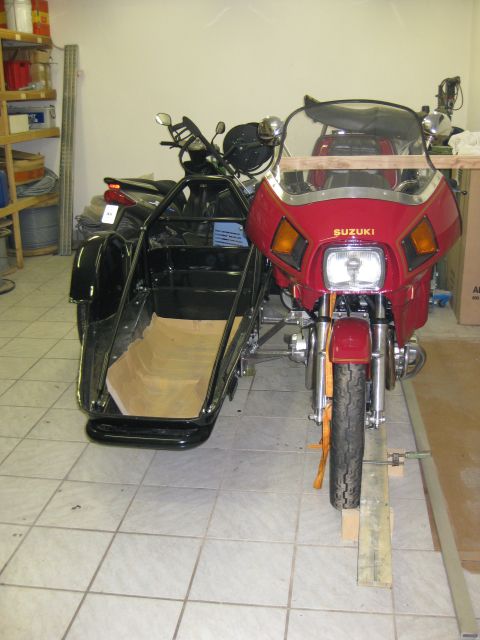

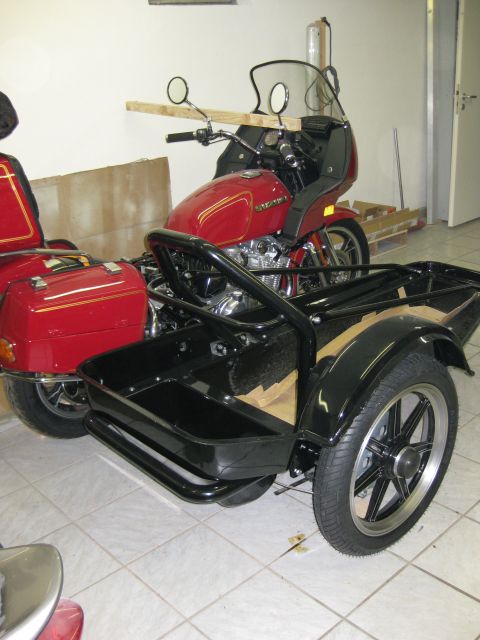

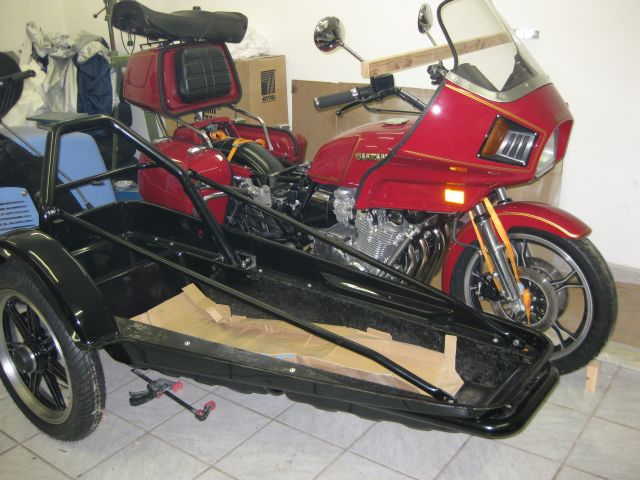

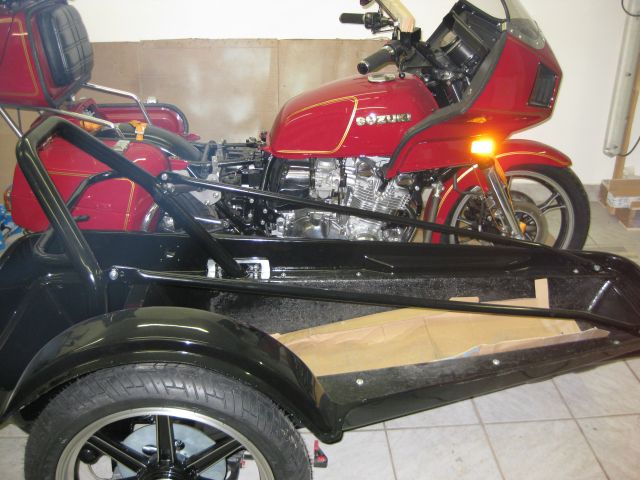

Mit_Unterteil_vorne.jpg (59024 Byte) Mit_Unterteil_vorne_rechts.jpg (72945 Byte) Mit_Unterteil_rechts.jpg (70454 Byte) Mit_Unterteil_hinten_rechts.jpg (62998 Byte)

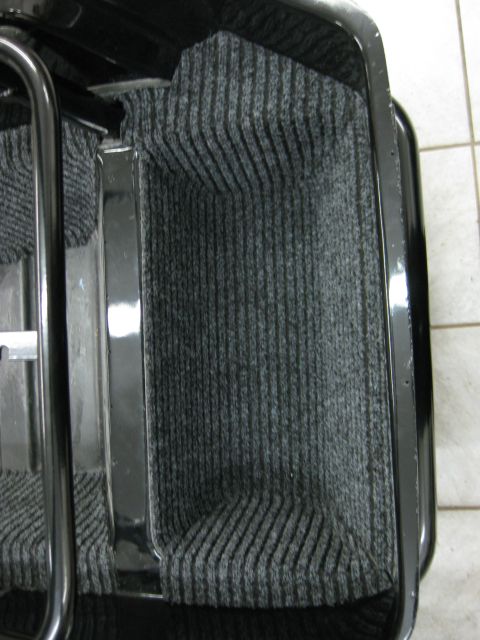

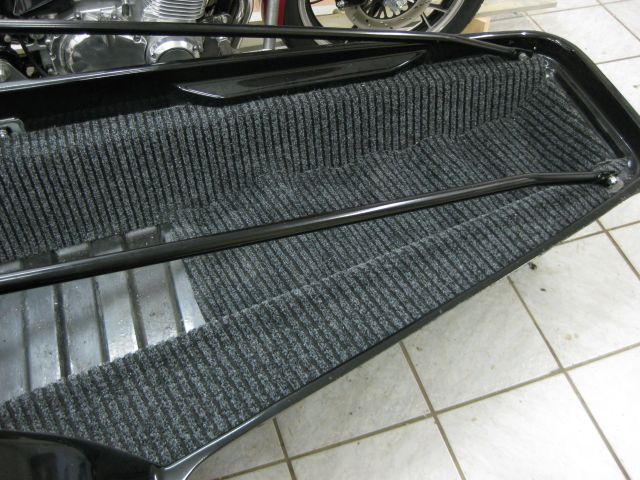

Unterteil des Beiwagens mit Teppich

bottom part from sidecar with carpet


neue Bremse im Rohbau

new brake in raw condition

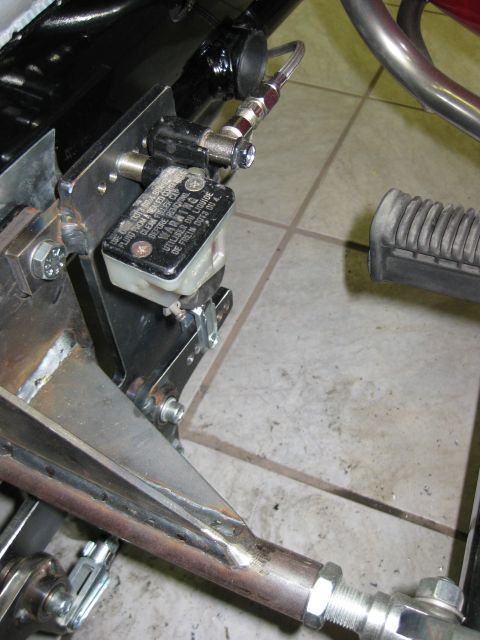

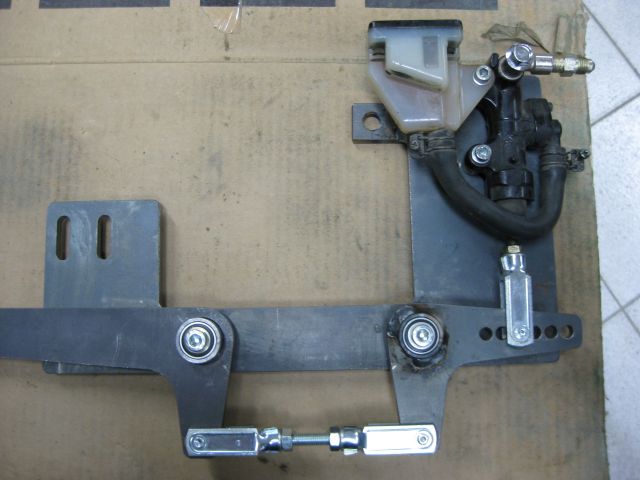

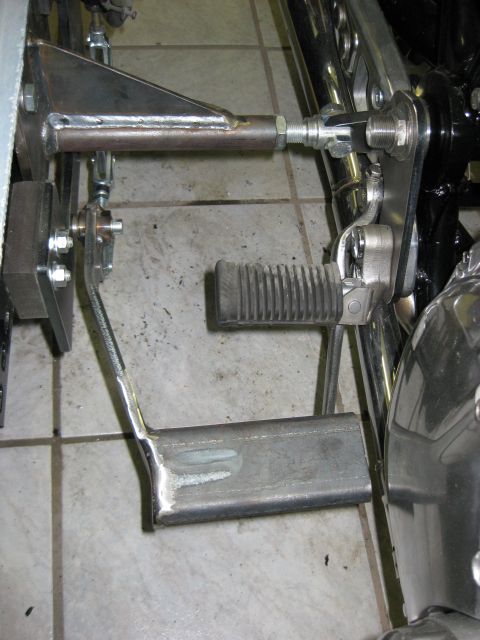

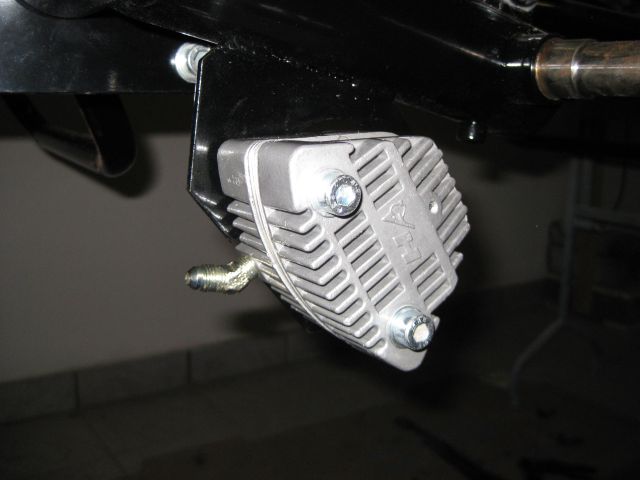

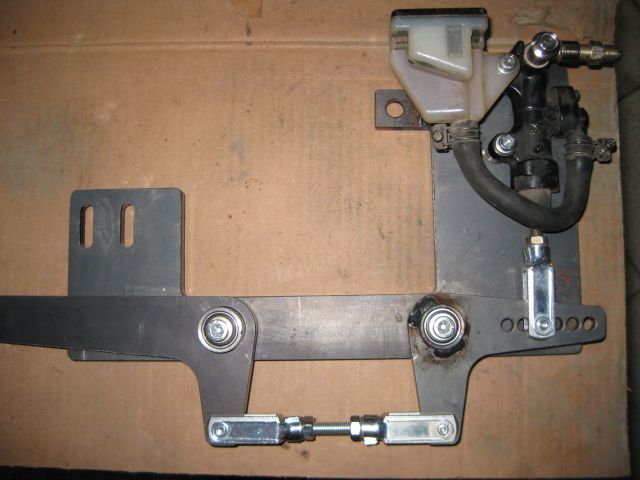

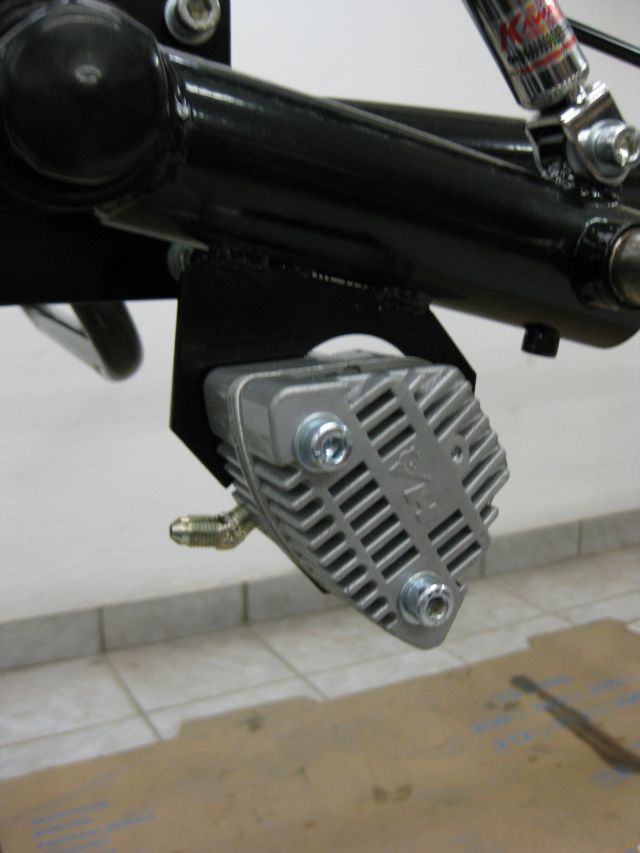

Bremse_neu_roh_komplett1.jpg (51550 Byte) Bremse_neu_roh_komplett.jpg (50617 Byte) Bremszylinder_angebaut.jpg (64967 Byte) Bremspedal_angebaut.jpg (62548 Byte)

Oberteil modifiziert in Bezug auf Licht/Blinker vorne

top part modified for front light/blinker

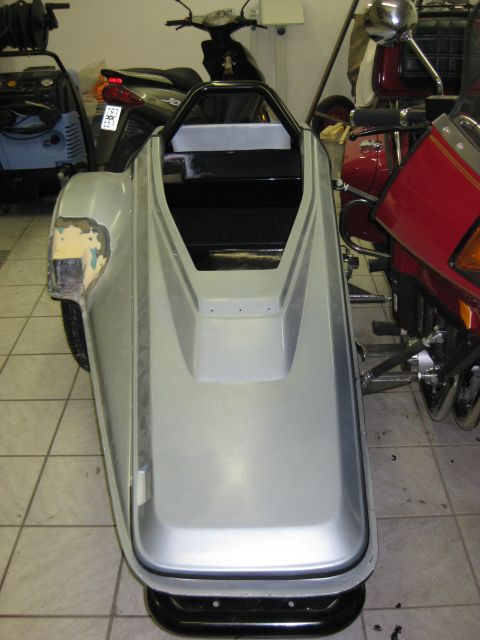

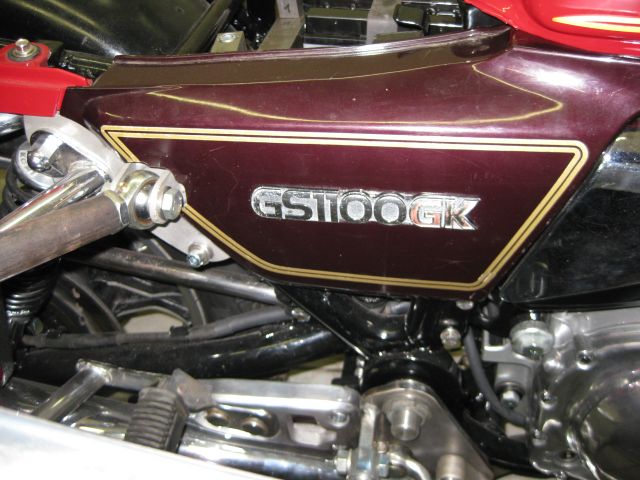

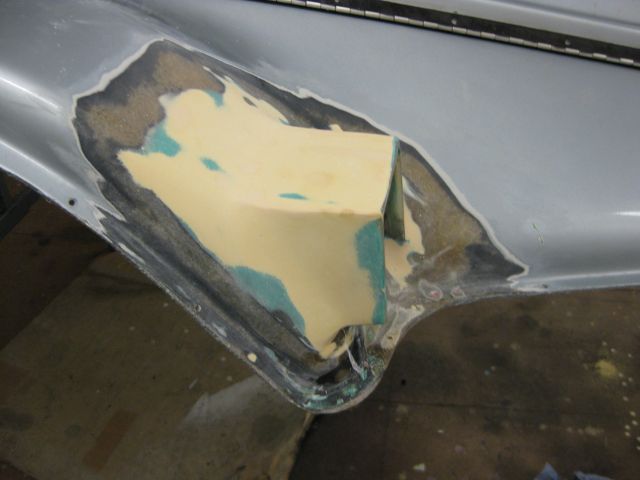

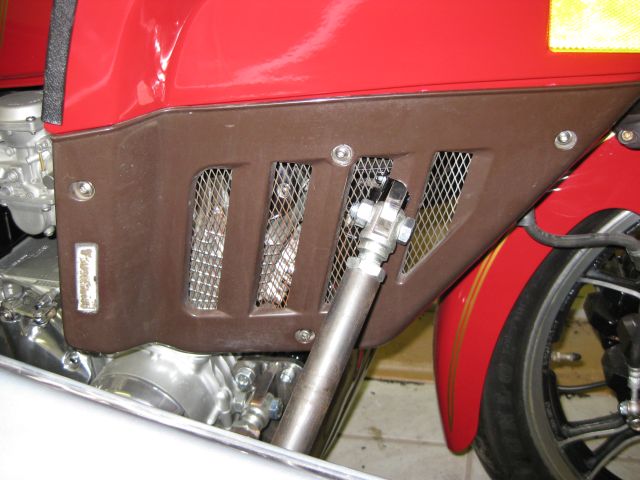

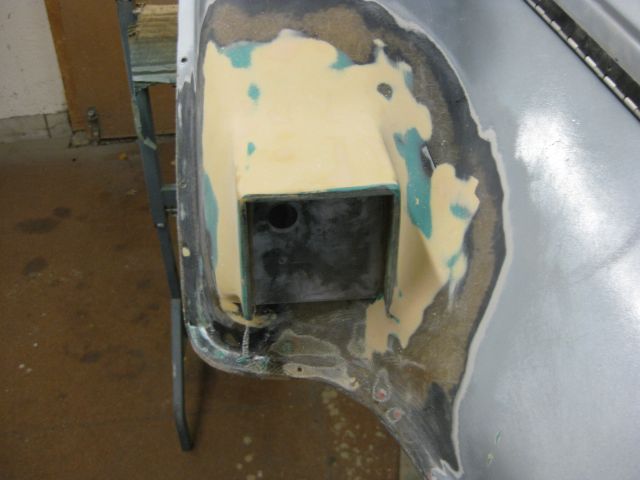

Blinkergehäuse_roh.jpg (40620 Byte) Blinkergehäuse_roh1.jpg (43689 Byte) Oberteil_roh_aufgebaut.jpg (54910 Byte) Seitendeckel_bearbeitet.jpg (72480 Byte) Vordere_Abdeckung_bearbeitet.jpg (61396 Byte)

alle Halterungen wurden verzinkt und pulverbeschichtet

all mounting brakets have been zinc and plastic coated

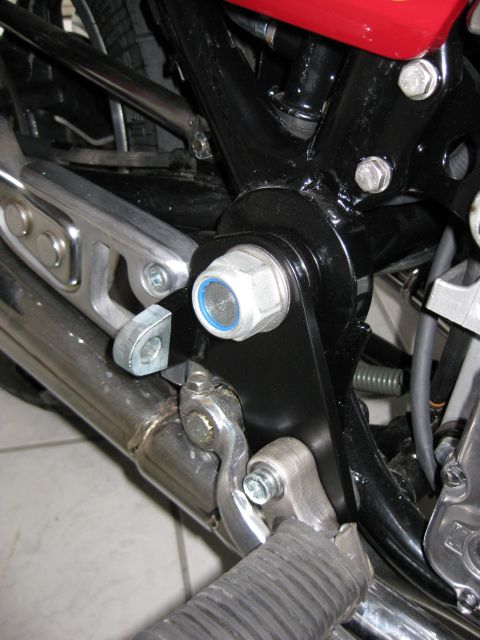

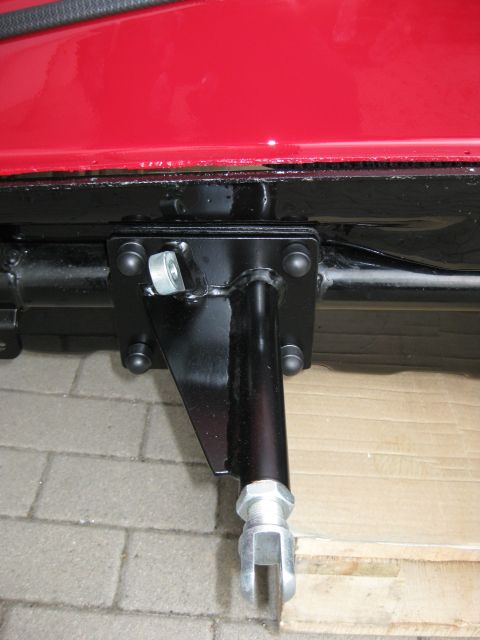

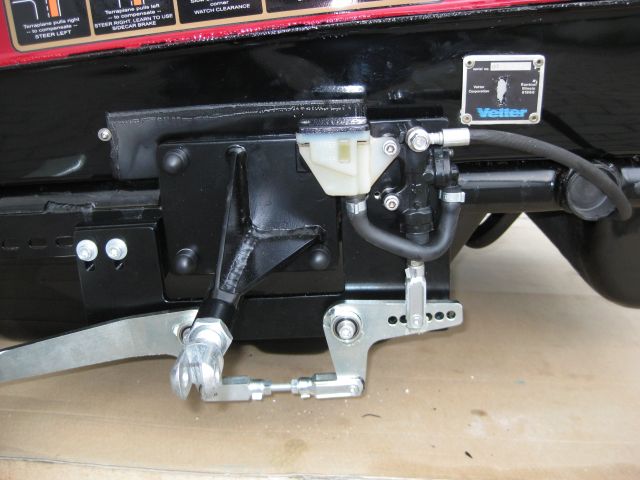

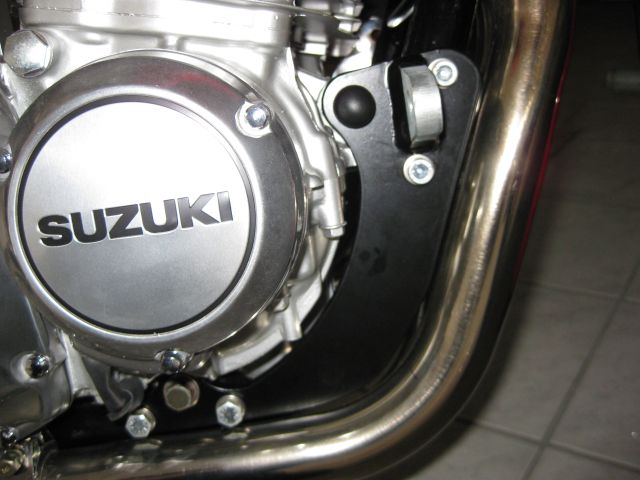

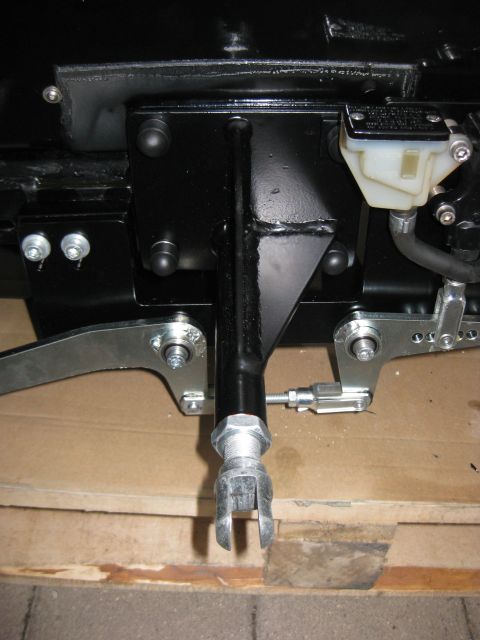

Halterung_BW_hinten_ferig.jpg (54084 Byte) Halterung_BW_vorne_fertig.jpg (49267 Byte) Halterung_hinten_unten_fertig.jpg (62830 Byte) Halterung_hinten_oben_fertig.jpg (64337 Byte) Strebe_oben.jpg (58626 Byte)

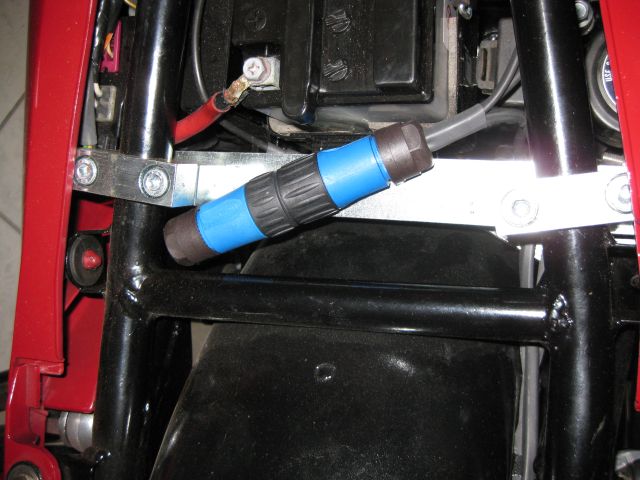

Halterung_vorne_oben_fertig.jpg (48273 Byte) Halterung_vorne_unten_fertig.jpg (56186 Byte) Stecker_elektrik.jpg (63665 Byte) Bremse_Geber_fertig.jpg (57701 Byte)

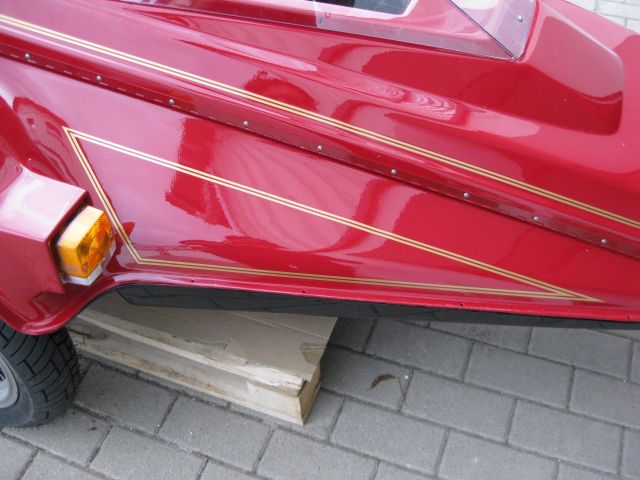

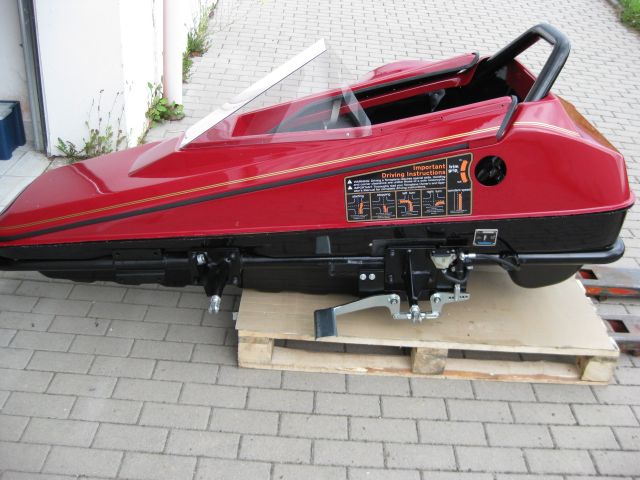

das Beiwagenoberteil fertig lackiert mit Steifen passend zum Motorrad

the top part coating finished and all stripes matching to the bike

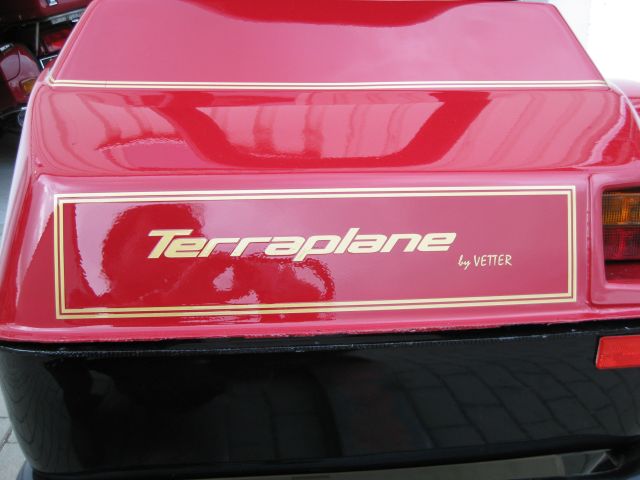

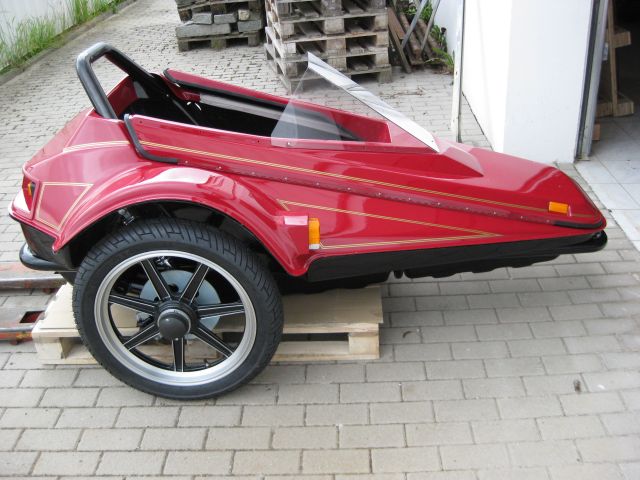

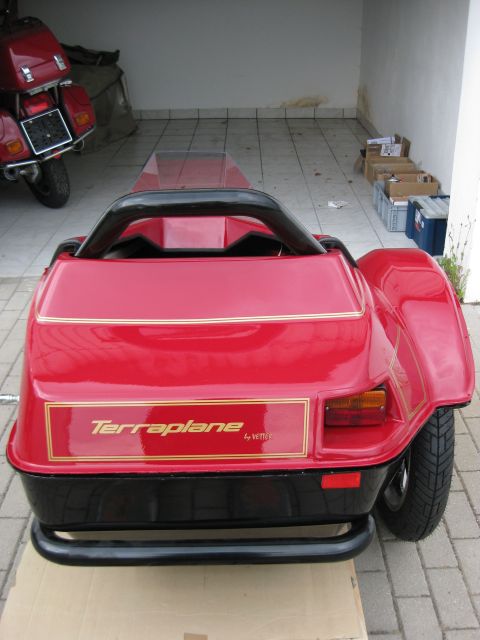

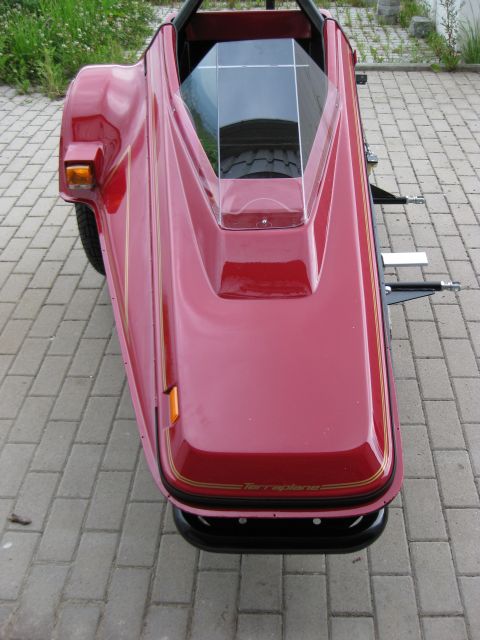

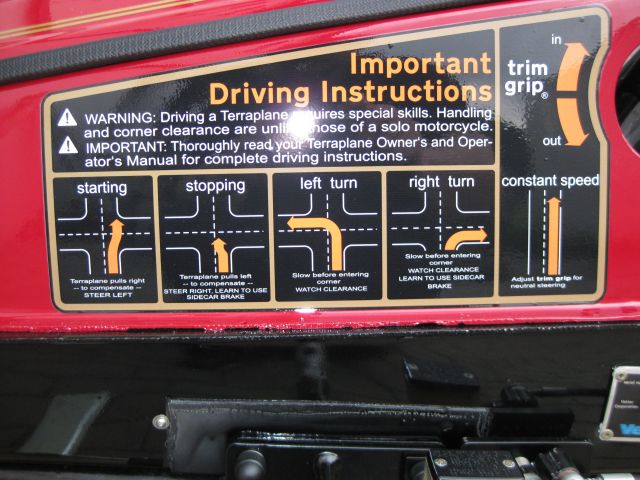

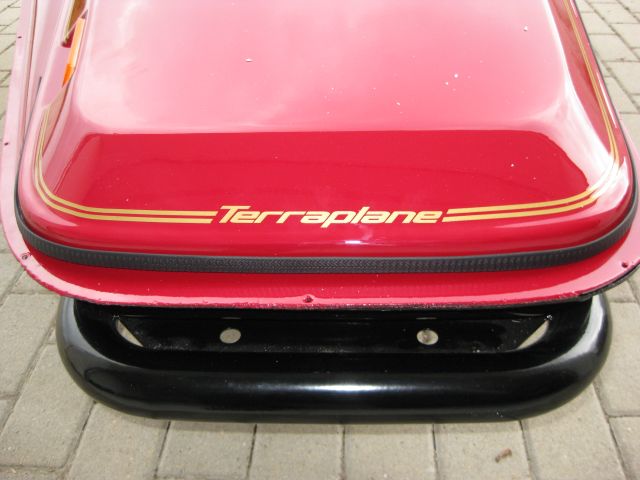

vorne_halbfertig.jpg (63739 Byte) Aufkleber_vorne.jpg (50915 Byte) rechts_halbfertig.jpg (71761 Byte) Aufkleber_rechts.jpg (62446 Byte) hinten_halbfertig.jpg (53997 Byte)

das Projekt Suzuki GS1100GK trifft Vetter Terraplane ist fertig

the project Suzuki GS1100GK meets Vetter Terraplane is finished

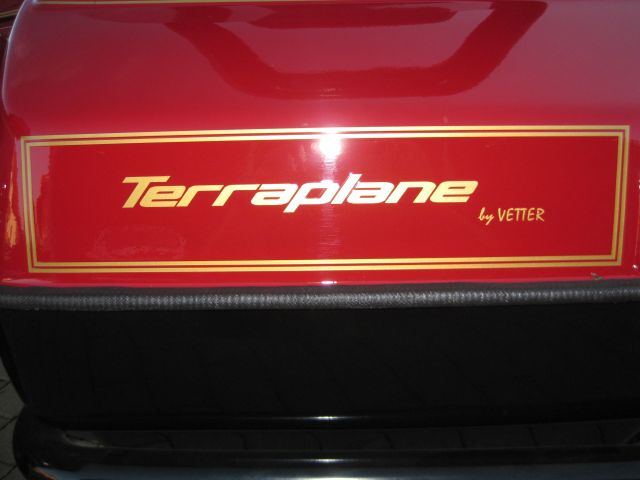

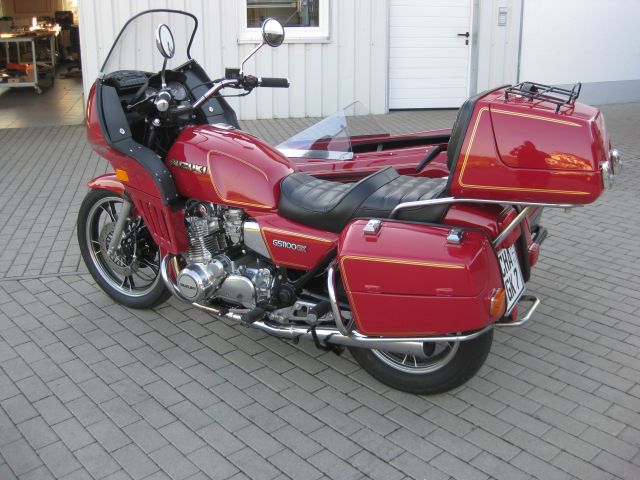

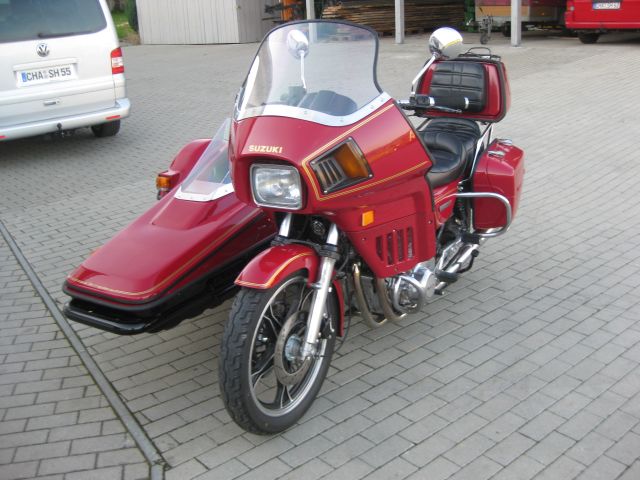

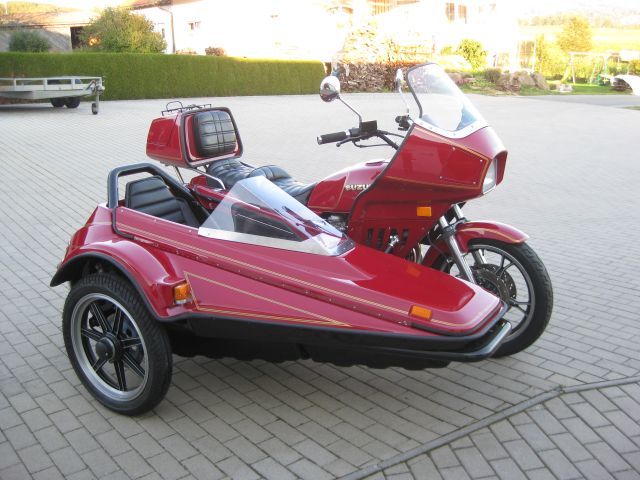

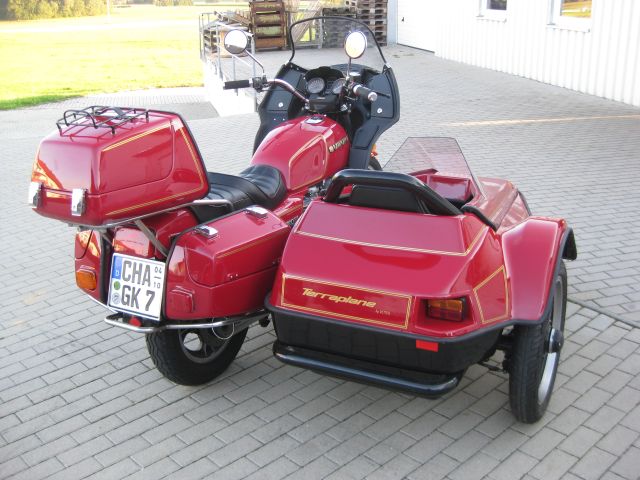

Fertig_linkshinten.jpg (73364 Byte) Fertig_linksvorne.jpg (69226 Byte) Fertig_hinten.jpg (36926 Byte) Fertig_rechtsvorne.jpg (71494 Byte) Fertig_rechtshinten.jpg (72322 Byte)

sag Deine Meinung

leave a message
